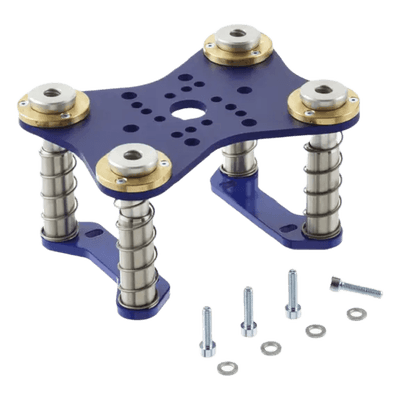

Módulo de bridas flotante / 175x134x90.5 mm / Recorrido 18.5 mm / Resorte 4x / 5.74x4.40x2.97 ft
Características
- Módulo de bridas flotante con 4 resortes
- Diseño compacto de 175 x 134 x 90.5 mm
- Versión con recorrido de 18.5 mm
- Rosca de fijación G1 M6-MA
- Agujeros de montaje de 6.6 mm diámetro
- Compatible con diámetros de ventosas de 40 a 80 mm
- ver más
Modelo: 10.01.54.00105
Marca: SCHMALZ
Q 22,703.85
Precio sujeto a cambios.
Descargas
Datos de diseño
| Atributo | Valor |
|---|---|
| L | 175 mm |
| B | 134 mm |
| H | 90.5 mm |
| PSSG | |
| Y1 | 91 mm |
| X1 | 132 mm |
| d1 | 6.6 mm |
| d2 | 6.6 mm |
| d3 | 6.6 mm |
| d4 | 9 mm |
| D mk1 | 40 mm |
| D mk2 | 50 mm |
| D mk3 | 63 mm |
| D mk4 | 80 mm |
| H1 | 102.4 mm |
| G1 | M6-MA |
| s | 6 mm |
| Z (Recorrido) | 18.5 mm |
