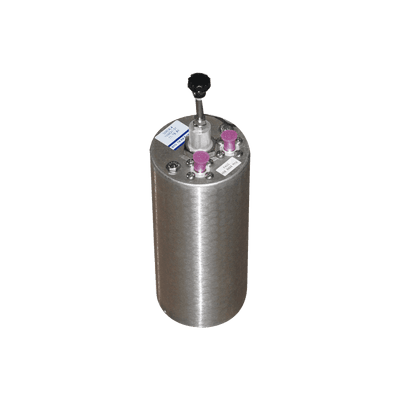

Cavidad Pasa-Banda, 470-512 MHz, 100 Watt, BNC Hembra.
Características
- Frecuencia 470-512 MHz con potencia 100W
- Cavidad 1/4 onda con ajuste temperatura
- Conectores BNC hembra con pines de oro
- Rechazo interferencias y reducción intermodulación
- Diseño compacto 4" (101.6 mm) diámetro
- Operación -30°C a +60°C en ambientes industriales
- ver más
Modelo: 11-69-09
Marca: BIRD TECHNOLOGIES
Q 5,331.40
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Características Técnicas
- Rango de Frecuencia: 470-512 MHz
- Máxima Potencia: 100 Watts
- Impedancia: 50 Ohms
- VSWR: 1.25:1
- Longitud Eléctrica: 1/4 de Onda
- Conectores: BNC Hembra
Especificaciones Físicas
- Temperatura de Operación: -30°C a +60°C
- Diámetro de la Cavidad: 4' (101.6 mm)
- Peso de Envío: 4 lbs (1.8 kg)
- Construcción: Cavidad de 1/4 onda con ajuste de temperatura
Características de Diseño
- Conectores plateados con pines de oro
- Probes plateados para conductividad
- Mecanismo de ajuste de tipo push/pull
- Compensación de temperatura
- Probes con dedos ranurados
- Construcción con soldadura Heliarc
Información Adicional
Para aplicaciones que requieren mayor atenuación, se pueden cascadenar múltiples cavidades para lograr una suma aritmética de la atenuación individual. La configuración específica dependerá de los requisitos del sistema y debe ser evaluada por un especialista en sistemas TX RX.
