Cavidad Pasa-Banda, 450-470 MHz, 100 Watt, BNC Hembra.
Características
- Filtro pasa-banda 450-470 MHz, 100W
- Conectores BNC hembra, impedancia 50Ω
- VSWR 1.25:1, longitud eléctrica 1/4 onda
- Diseño compacto 4' (101.6 mm) diámetro
- Conectores plateados con pines dorados
- Ajuste push/pull, barras rotativas selectividad
- ver más
Modelo: 11-70-09
Marca: BIRD TECHNOLOGIES
Q 7,767.60
Precio sujeto a cambios.
Descargas
Cavidad Pasa-Banda
Especificación Principal: 450-470 MHz, 100 Watt, BNC Hembra
Modelo: 117009
Marca: BIRD TECHNOLOGIES
Especificaciones Técnicas
- Rango de Frecuencia: 450-470 MHz
- Máxima Potencia por Cavidad: 100 Watts
- Impedancia: 50 Ohms
- VSWR: 1.25:1 Máximo
- Longitud Eléctrica de la Cavidad: 1/4 de Onda
- Rango de Temperatura: -30°C a +60°C
- Dimensión de la Cavidad: 4' (101.6 mm) diámetro
- Conectores: BNC Hembra
- Peso de Envío: 4 lbs (1.8 kgs)
Características de Diseño
- Conectores plateados con pines dorados para reducir intermodulación
- Sondas plateadas aseguran conductividad incluso con corrosión
- Varilla de compensación de temperatura mantiene la frecuencia estable
- Mecanismo de ajuste tipo push/pull (no roscado) mantiene frecuencia estable
- Contacto entre sondas mediante dedos ranurados para excelente conexión
- Construcción con soldadura heliarc para máxima calidad (Q)
- Barras de ajuste finas permiten optimizar el ajuste
- Barras de ajuste rotativas permiten cambios en selectividad
Aplicaciones
- Limpieza de ruido de transmisores en sitios con múltiples transmisores
- Prevención de mezcla de transmisores y problemas de intermodulación
- Mejora de la selectividad en receptores para evitar problemas de sensibilidad y sobrecarga
- Análisis detallado de ruido de bajo nivel en transmisores
- Solución de problemas de intermodulación en sistemas de radio
- Mejora de la selectividad en front-end de receptores
Compatibilidad
- Diseñado para operar en entornos de alta densidad de señal
- Compatible con configuraciones de cavidades en cascada
- Adecuado para aplicaciones de UHF
- Soporta frecuencias de separación moderadas a amplias (400 KHz y mayores)
Configuración
- Configuración de cavidad única
- Ajuste manual mediante mecanismo push/pull
- Diseño compacto para fácil integración
- Opción para interconexión con otros filtros

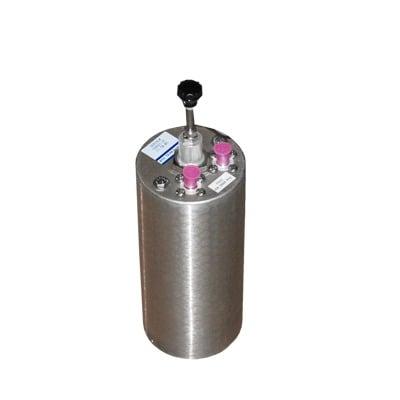

Imágenes del Producto
Nota de Disponibilidad
*Pregunte por tiempo de entrega.
