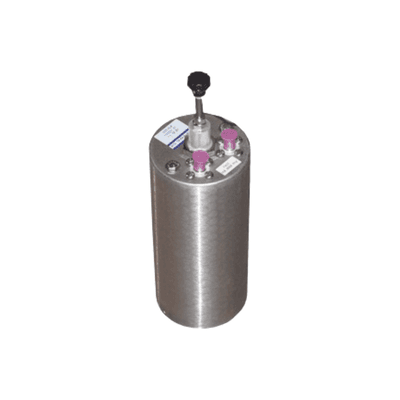

Cavidad Pasa-Banda, 806-960 MHz, 50 Ohm, 4" Diam. x 6.5" Alto, 1/4 Onda, 100 Watt, BNC Hembra.
Características
- Filtro pasa-banda 806-960 MHz con alta selectividad
- Atenuación creciente fuera de banda para limpieza de espurias
- Ajuste de pérdida de inserción 0.5-3.0 dB
- Construcción soldada con chapado en plata para baja IM
- Cavidad 1/4 onda, 100 Watt, VSWR 1.25:1
- Conector BNC hembra, dimensiones compactas 4"x6.5"
- ver más
Modelo: 11-90-05
Marca: BIRD TECHNOLOGIES
Q 5,006.23
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Descripción
- El filtro Cavidad pasa-Banda, deja pasar una estrecha banda de frecuencias y atenúa todas las demás con una atenuación creciente por encima y por debajo de la frecuencia de paso.
- Es equivalente a un circuito sintonizado en paralelo y se utiliza con mayor frecuencia para la limpieza general de espurias en transmisores o para agudizar la selectividad del extremo frontal de un solo receptor con o sin amplificación.
- Las cavidades de paso de banda de TX-RX (4', 6', 8' y 10') tienen características de selectividad ajustables (bucles giratorios) para permitir un intercambio entre la pérdida de inserción (0.5-3.0 dB) y la selectividad (ajuste de pérdida por inserción).
- Existentes varios modelos de baja pérdida y alto rechazo a elegir.
- Todos los ensambles de placa / conector de bucle están chapados en plata o Alballoy® para una baja IM.
- La construcción de cavidad soldada, sonda y bucles ajustables, chapados en plata proporcionan características superiores de paso y rechazo.
Notas
- Nota: Pregunte por tiempo de entrega.
