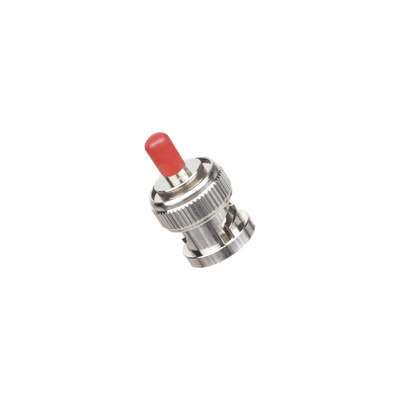

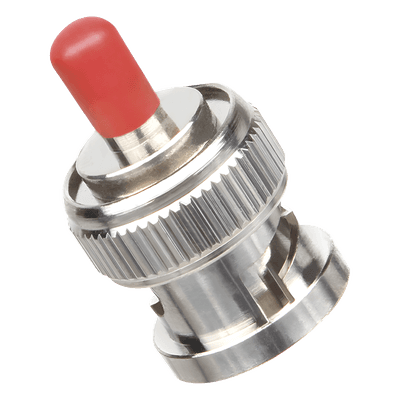

Carga Terminal RF / 50Ω / 0.5W / BNC Macho / 0-1000 MHz / 26 dB RL / 0.98 x 1.26 in
Características
- Conector BNC macho para conexión directa rápida
- Impedancia 50Ω para coincidencia eficiente en RF
- Pérdida de retorno 26 dB hasta 1 GHz
- Disipador de aluminio con aletas para refrigeración
- Operación en -30°C a +60°C con 90% humedad
- Construcción pulida con gran superficie disipadora
- ver más
Modelo: 1605/B
Marca: EMR CORPORATION
Q 535.50
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Carga terminal RF diseñada para terminación de líneas de transmisión en sistemas de comunicación y prueba de 50 ohms. Integra conector BNC macho que permite conexión directa sin adaptadores adicionales. Su impedancia nominal de 50Ω garantiza coincidencia eficiente en aplicaciones de radiofrecuencia hasta 1 GHz. El disipador de aluminio con aletas maximiza la superficie de intercambio térmico para operación continua dentro de sus especificaciones de potencia. Construcción robusta para entornos profesionales de telecomunicaciones, laboratorios de prueba y mantenimiento de infraestructura RF.
Características principales
- Terminación de 50Ω con conector BNC macho integrado
- Pérdida de retorno mínima de 26 dB en toda la banda operativa
- Disipador térmico de aluminio con geometría de aletas
- Acabado pulido para resistencia a la corrosión
- Operación confiable en condiciones de alta humedad (90% sin condensación)
- Dimensiones compactas: 25 x 32 mm para instalaciones densas
Especificaciones técnicas
Eléctricas
Banda de frecuencia: 0 - 1000 MHz
Potencia de entrada máx.: 0.5 W
Pérdida por retorno (mín.): 26 dB
Impedancia nominal: 50 Ω
Mecánicas
Tipo de conector RF: BNC macho
Acabado: Pulido
Disipador de temperatura: Aluminio
Dimensiones (alto x ancho): 25 x 32 mm (0.98 x 1.26 in)
Peso neto: 0 kg
Peso de envío: 0.1 kg
Ambientales
Temperatura de operación: -30°C a +60°C
Temperatura de almacenamiento: -40°C a +100°C
Humedad de operación: 90% sin condensación
