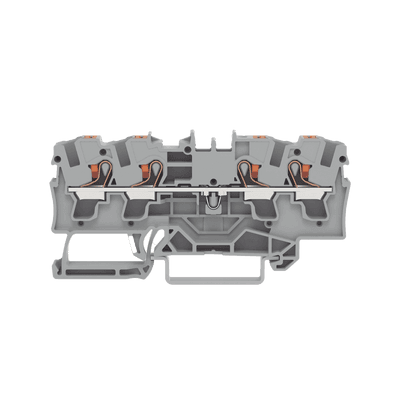

Borna de Paso, 4 Conductores, Push-in CAGE CLAMP, 4 mm², 32 A, 800 V, ATEX/IECEx, Carril DIN, Gris

Borna de Paso, 4 Conductores, Push-in CAGE CLAMP, 4 mm², 32 A, 800 V, ATEX/IECEx, Carril DIN, Gris
Borna de Paso, 4 Conductores, Push-in CAGE CLAMP, 4 mm², 32 A, 800 V, ATEX/IECEx, Carril DIN, GrisBorna de Paso, 4 Conductores, Push-in CAGE CLAMP, 4 mm², 32 A, 800 V, ATEX/IECEx, Carril DIN, Gris

Características

  • Push-in CAGE CLAMP® para conexión rápida sin herramientas
  • Corriente asignada de 32 A y sección nominal de 4 mm²
  • Certificaciones ATEX e IECEx para zonas peligrosas Ex eb IIC Gb
  • Temperatura de servicio continuo de -60°C a +105°C
  • Montaje en carril DIN 35x15 y 35x7,5 con marcaje lateral/central
  • ver más

Modelo: 2204-1401

Marca: WAGO

Q 46.65

Precio sujeto a cambios.
Solicitar cotización
WAGO

Descargas

22041401

Especificaciones


WAGO modelo: 2204-1401

Borna de paso para 4 conductores con tecnología Push-in CAGE CLAMP® diseñada para aplicaciones profesionales en entornos industriales. Cuenta con tecla de accionamiento para conexión y desconexión rápida, orificio de prueba integrado y marcaje lateral y central. Compatible con carril DIN 35 x 15 y 35 x 7,5, certificada para zonas explosivas según ATEX e IECEx. Fabricada en poliamida PA 66 con clasificación UL 94 V0, ofrece máxima seguridad y durabilidad en instalaciones eléctricas críticas.

Características Generales

  • Tipo: Borna de paso para 4 conductores
  • Tecnología conexión: Push-in CAGE CLAMP®
  • Accionamiento: Tecla
  • Sección nominal: 4 mm²
  • Orificio de prueba: Sí
  • Marcaje: Lateral y central
  • Montaje: Carril DIN 35 x 15 y 35 x 7,5
  • Color: Gris
  • Certificaciones: ATEX, IECEx, UL, CSA, cURus, KEMA/KEUR
Datos Eléctricos
  • Tensión asignada IEC/EN 60947-7-1: 800 V
  • Tensión de choque asignada: 8 kV
  • Corriente asignada: 32 A
  • Current at conductor cross-section (max.): 41 A
  • Overvoltage category: III
  • Pollution degree: 3
  • Tensión asignada UL 1059: 600 V
  • Corriente asignada UL: 30 A
  • Tensión asignada CSA: 600 V
  • Corriente asignada CSA: 30 A
  • Power loss per pole: 1.024 W
  • Resistance value: 0.001 Ω
Conexión y Conductores
  • Puntos de conexión: 4
  • Potenciales: 1
  • Niveles: 1
  • Ranuras de puenteado: 2
  • Material conductor: Cobre
  • Conductor rígido: 0,5 … 6 mm² / 20 … 10 AWG
  • Conductor rígido enchufable: 1 … 6 mm² / 14 … 10 AWG
  • Conductor flexible: 0,5 … 6 mm² / 20 … 10 AWG
  • Conductor flexible con puntera aislada: 0,5 … 4 mm² / 20 … 12 AWG
  • Conductor flexible con puntera enchufable: 1,5 … 4 mm² / 18 … 12 AWG
  • Longitud de pelado: 11 … 13 mm / 0.43 … 0.51 pulgadas
  • Dirección cableado: Conexión frontal
Físicas y Materiales
  • Anchura: 6,2 mm / 0.244 pulgadas
  • Altura: 78,7 mm / 3.098 pulgadas
  • Profundidad desde carril DIN: 32,9 mm / 1.295 pulgadas
  • Peso: 11,3 g
  • Material aislamiento: Poliamida (PA 66)
  • Clase inflamabilidad UL 94: V0
  • Carga de fuego: 0,273 MJ
  • Color actuador: naranja
  • Grupo materiales: I
  • Temperatura procesamiento: -35 … +85 °C
  • Temperatura servicio continuo: -60 … +105 °C
Certificaciones y Aprobaciones
  • ATEX: PTB 18 ATEX 1006 U (II 2 G Ex eb IIC Gb)
  • IECEx: IECEx PTB 18.00 13U (Ex eb IIC Gb)
  • UL: E45172 (UL 1059)
  • CSA: 70175102 (C22.2)
  • KEMA/KEUR: 71-102877 (EN 60947)
  • CCC: 2020312313000170 (Ex eb IIC Gb)
  • EAC: RU C-DE.AM02.B.00127/19
  • INMETRO: TÜV 19.0086 U
  • Marina ABS: 19-HG1866350-PDA
  • Marina BV: 58186/A0 BV
  • Marina DNV GL: TAE00003JT
  • Marina LR: 19/20050
  • RoHS: Compliant, No Exemption
Datos Comerciales
  • eCl@ss 10.0: 27-14-11-20
  • eCl@ss 9.0: 27-14-11-20
  • ETIM 8.0: EC000897
  • ETIM 7.0: EC000897
  • PU (SPU): 50 UDS
  • Tipo embalaje: Box
  • País origen: DE
  • GTIN: 4055143711371
  • Número arancel: 85369010000
