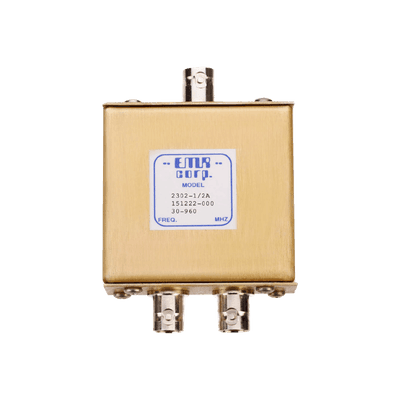

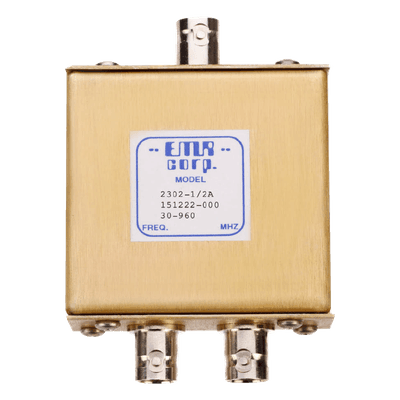

Divisor de Potencia de 2 Vías / 30-960 MHz / 0.5 W / BNC Hembra / 1.1 x 2.2 x 3.3 pulgadas
Características
- Aislamiento de puerto de 23 dB para alta precisión
- Pérdida de inserción típica de 3.15 dB
- Operación de -30°C a +60°C
- Diseño compacto de 28 x 56 x 84 mm
- Acabado de película química amarilla
- Fabricado en USA
- ver más
Modelo: 2302-1/2A
Marca: EMR CORPORATION
Q 3,163.02
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Divisor de potencia de 2 vías diseñado para aplicaciones de RF en banda ancha de 30 a 960 MHz. Ofrece alta precisión en la división de señal con excelente aislamiento entre puertos y mínima pérdida de inserción. Su construcción robusta permite operación confiable en condiciones ambientales extremas, desde -30°C hasta +60°C. Los conectores BNC hembra facilitan la integración en sistemas de comunicación profesionales y equipos de prueba de RF.
Características Principales
- Aislamiento de puerto a puerto: 23 dB mínimo
- Pérdida por inserción: 3.5 dB máxima / 3.15 dB típica
- VSWR máximo: 1.5:1
- Impedancia nominal: 50 Ω
- Conectores BNC hembra para fácil conexión
- Diseño compacto con acabado de película química amarilla
Especificaciones Técnicas
Eléctricas
Banda de frecuencia: 30 - 960 MHz
Potencia de entrada máx.: 0.5 W (como divisor)
Pérdida por inserción: 3.5 dB máx. / 3.15 dB típica
Aislamiento puerto a puerto: 23 dB mín.
VSWR máximo: 1.5:1
Impedancia nominal: 50 Ω
RF conectores: BNC hembra
Mecánicas
Acabado: Película química amarilla
Dimensiones (A x A x F): 28 x 56 x 84 mm
(1.1 x 2.2 x 3.3 pulgadas)
Peso neto: 0.2 kg
Peso para envío: 0.9 kg
Ambientales
Rango de temperatura de operación: -30°C a +60°C
Origen de fabricación: USA
