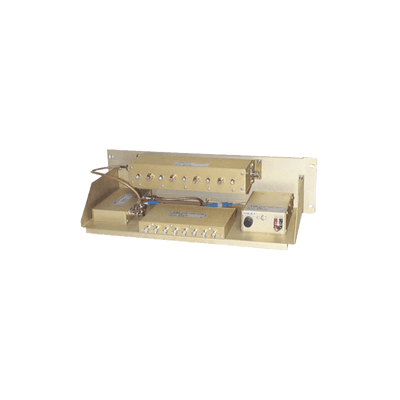

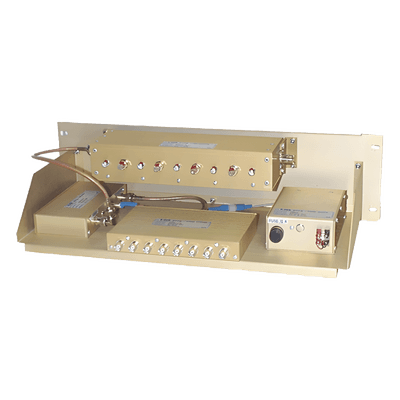

Multiacoplador con Preselector / 138-225 MHz / 8 Canales / 3-8 MHz BW / 19 in Rack / 5.25 x 19 x 10 in
Características
- Amplificador E-pHEMT de bajo ruido 3.0 dB
- Aislamiento RX-RX superior a +20 dB
- IP3 de +42 dBm para alta linealidad
- Compresión 1 dB a +21 dBm
- VSWR máximo 1.25:1 en resonancia
- Operación -30°C a +60°C
- ver más
Modelo: 24108-1/P5
Marca: EMR CORPORATION
Q 59,110.52
Precio sujeto a cambios.
Descargas
Multiacoplador con preselector diseñado para montaje en rack de 19 pulgadas, optimizado para el rango de frecuencia de 138-225 MHz. Integra un preselector de 5 resonadores que proporciona selectividad precisa con ancho de banda ajustable entre 3-8 MHz por canal. El amplificador E-pHEMT de bajo ruido garantiza recepción sensible con excelente inmunidad a interferencias, mientras que el alto punto de intercepción de tercer orden preserva la integridad de señal en entornos con múltiples portadoras.
Características Principales
- Preselector con 5 resonadores para alta selectividad
- Amplificador E-pHEMT con figura de ruido de 3.0 dB
- Aislamiento entre receptores superior a +20 dB
- IP3 de +42 dBm y compresión 1 dB a +21 dBm
- VSWR máximo 1.25:1 en frecuencia de resonancia
- Operación confiable de -30°C a +60°C
Especificaciones Técnicas
RF y Frecuencia
Rango de frecuencia: 138-225 MHz
Número de canales: 8 (configurable 5-8)
Ancho de banda: 3-8 MHz
Resonadores: 5
Impedancia nominal: 50 Ω
VSWR máx. @ resonancia: 1.25:1
Número de canales: 8 (configurable 5-8)
Ancho de banda: 3-8 MHz
Resonadores: 5
Impedancia nominal: 50 Ω
VSWR máx. @ resonancia: 1.25:1
Amplificador
Tipo: E-pHEMT
Ganancia: +20 dB
Figura de ruido: 3.0 dB
IP3 (3er orden): +42 dBm
Compresión 1 dB: +21 dBm
Voltaje de polarización: 13.6 VCC
Consumo de corriente: 200 mA
Ganancia: +20 dB
Figura de ruido: 3.0 dB
IP3 (3er orden): +42 dBm
Compresión 1 dB: +21 dBm
Voltaje de polarización: 13.6 VCC
Consumo de corriente: 200 mA
Rendimiento del Sistema
Aislamiento RX-RX: +20 dB
Figura de ruido sistema (típ.): 5.0 dB
Voltaje del sistema: 115 VCA
Figura de ruido sistema (típ.): 5.0 dB
Voltaje del sistema: 115 VCA
Mecánico y Ambiental
Formato: Rack 19 in
Dimensiones: 134 x 483 x 254 mm
(5.25 x 19 x 10 in)
Peso de empaque: 5 kg
Rango de temperatura: -30°C a +60°C
Dimensiones: 134 x 483 x 254 mm
(5.25 x 19 x 10 in)
Peso de empaque: 5 kg
Rango de temperatura: -30°C a +60°C
Conectores
Entrada antena: N hembra
Salidas: BNC hembra
Salidas: BNC hembra
