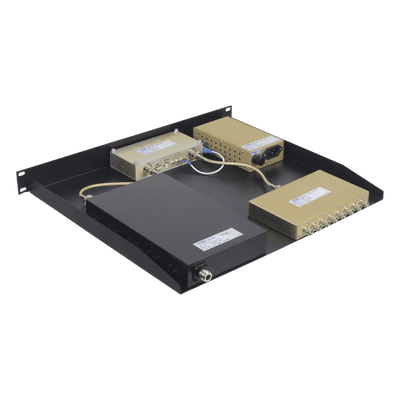

Multiacoplador y Preselector / 440-512 MHz / 8 Canales / 1 UR / 1.5 x 19 x 15 in / N/BNC Hembras
Características
- Aislamiento RX-RX de +23 dB entre canales
- Amplificador de bajo ruido con NF 0.5 dB
- IP3 de +37 dBm para alta linealidad
- Compresión 1 dB a +22 dBm de potencia
- Operación en -30°C a +60°C industrial
- Panel frontal negro con conectores N/BNC
- ver más
Modelo: 25108-1/1RU
Marca: EMR CORPORATION
Q 55,789.61
Precio sujeto a cambios.
Descargas
Multiacoplador y preselector diseñado para sistemas de comunicación en la banda UHF de 440-512 MHz. Integra ocho canales con resonadores de alta selectividad y un amplificador de bajo ruido que optimiza la recepción de señales débiles. Su configuración en formato de 1 unidad de rack permite una instalación eficiente en centros de control y salas de equipamiento crítico. El equipo combina filtrado pasivo con amplificación activa para mantener la integridad del espectro en entornos con alta densidad de señales.
Características principales
- Filtrado multicanal con 5 resonadores por canal para alta selectividad
- Ancho de banda ajustable de 3-10 MHz según requerimiento del sistema
- Amplificador epitaxial de alto rendimiento con ganancia de +20 dB
- Figura de ruido del sistema típica de 2.5 dB preservando sensibilidad
- Conectores N/BNC hembras en panel frontal negro para fácil cableado
- Operación robusta en rango de temperatura industrial -30°C a +60°C
Especificaciones técnicas
Frecuencia y Canales
Rango: 440-512 MHz
Canales: 8 (configurable 5-8)
Resonadores: 5 por canal
Ancho de banda: 3-10 MHz ajustable
Canales: 8 (configurable 5-8)
Resonadores: 5 por canal
Ancho de banda: 3-10 MHz ajustable
Rendimiento RF
Aislamiento RX-RX: +23 dB
Impedancia: 50 Ω
VSWR máx. @ resonancia: 1.25:1
NF del sistema (típico): 2.5 dB
Impedancia: 50 Ω
VSWR máx. @ resonancia: 1.25:1
NF del sistema (típico): 2.5 dB
Amplificador
Tipo: Epitaxial (EPHEMPT)
Ganancia: +20 dB
Figura de ruido: 0.5 dB
IP3: +37 dBm
Compresión 1 dB: +22 dBm
Ganancia: +20 dB
Figura de ruido: 0.5 dB
IP3: +37 dBm
Compresión 1 dB: +22 dBm
Alimentación
Voltaje sistema: 115 VCA
Polarización amplificador: 13.6 VCC
Consumo amplificador: 250 mA
Polarización amplificador: 13.6 VCC
Consumo amplificador: 250 mA
Mecánico y Ambiental
Formato: 1 UR / Rack 19 in
Dimensiones: 45 x 482 x 381 mm
(1.8 x 19 x 15 in)
Temperatura: -30°C a +60°C
Acabado: Panel negro
Dimensiones: 45 x 482 x 381 mm
(1.8 x 19 x 15 in)
Temperatura: -30°C a +60°C
Acabado: Panel negro
Conectividad
Entrada/Salida: N hembra / BNC hembra
Ubicación: Panel frontal
Ubicación: Panel frontal
