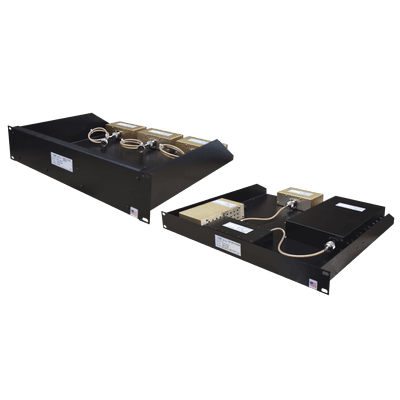

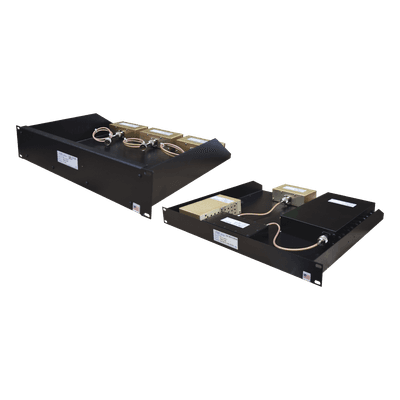

Multiacoplador y Preselector / 375-512 MHz / 12 Canales / 2-8 MHz / 2 UR / Rack 19 in / N Hembras
Características
- Aislamiento RX-RX de +25 dB para operación simultánea limpia
- Amplificador bipolar con ganancia de +30 dB
- Rango operativo extremo de -30°C a +60°C
- Conectores N hembra para entrada y salida
- Montaje en rack 19 pulgadas de 2 UR
- Figura de ruido del sistema de 5 dB típico
- ver más
Modelo: 25112-0/H5
Marca: EMR CORPORATION
Q 80,342.81
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Multiacoplador y preselector de 12 canales diseñado para operar en la banda de 375-512 MHz, ideal para sistemas de comunicación críticos que requieren filtrado selectivo y amplificación de señal. Integra un preselector con 5 resonadores que proporciona selectividad de 2-8 MHz de ancho de banda máximo, junto con un amplificador bipolar que entrega +30 dB de ganancia con compresión a 1 dB de +21 dBm. Su diseño robusto soporta condiciones ambientales extremas con un rango de temperatura de -30°C a +60°C, y su formato de 2 unidades de rack de 19 pulgadas facilita la integración en infraestructuras de telecomunicaciones profesionales.
Características principales
- Aislamiento RX-RX de +25 dB para operación simultánea limpia
- Amplificador bipolar con ganancia de +30 dB
- Rango operativo extremo de -30°C a +60°C
- Conectores N hembra para entrada y salida
- Montaje en rack 19 pulgadas de 2 UR (3.5 pulgadas / 90 mm de alto)
- Figura de ruido del sistema de 5 dB típico
Especificaciones técnicas
Frecuencia y Canales
Rango: 375-512 MHz
Canales: 12
Ancho de banda máx.: 2-8 MHz
Resonadores: 5
Canales: 12
Ancho de banda máx.: 2-8 MHz
Resonadores: 5
Amplificador
Tipo: Bipolar
Ganancia: +30 dB
Compresión 1 dB: +21 dBm
Voltaje polarización: 13.6 VCC
Consumo: 250 mA
Ganancia: +30 dB
Compresión 1 dB: +21 dBm
Voltaje polarización: 13.6 VCC
Consumo: 250 mA
Rendimiento RF
Aislamiento RX-RX: +25 dB
Impedancia: 50 Ω
VSWR máx. @ resonancia: 1.25:1
NF sistema (típico): 5 dB
Impedancia: 50 Ω
VSWR máx. @ resonancia: 1.25:1
NF sistema (típico): 5 dB
Alimentación
Voltaje sistema: 115 o 220 VCA
Voltaje amplificador: 13.6 VCC
Voltaje amplificador: 13.6 VCC
Mecánico y Ambiental
Dimensiones: 90 x 482 x 381 mm
(3.5 x 19 x 15 pulgadas)
Peso empaque: 6.35 kg
Temperatura: -30°C a +60°C
(3.5 x 19 x 15 pulgadas)
Peso empaque: 6.35 kg
Temperatura: -30°C a +60°C
Conectividad
Entrada: N hembra
Salida: N hembra
Montaje: Rack 19 in, 2 UR
Salida: N hembra
Montaje: Rack 19 in, 2 UR
