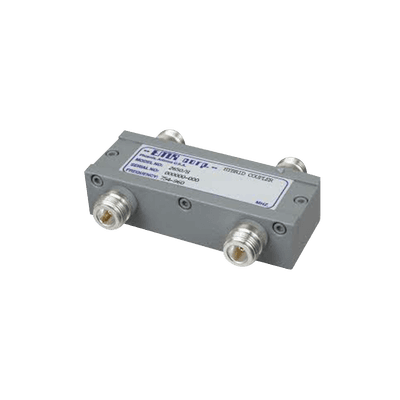

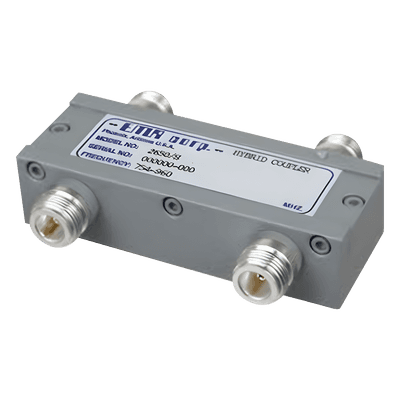

Acoplador Híbrido / 2 Canales / 406-512 MHz / 125 W / N Hembras / 3.5 x 19 in / 4 kg
Características
- Aislamiento de 25+ dB entre puertos para señales limpias
- Pérdida por inserción de solo 3.2 dB máximo
- Operación en temperaturas extremas de -22 a +140 °F
- Ancho de banda de 35 MHz para flexibilidad de canal
- VSWR máximo 1.5:1 para transmisión eficiente
- Panel de montaje estándar 3.5 x 19 pulgadas
- ver más
Modelo: 2550/5A
Marca: EMR CORPORATION
Q 22,626.99
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Acoplador híbrido de 2 canales diseñado para operación en banda UHF de 406 a 512 MHz, con rendimiento optimizado en el rango de 450-465 MHz. Permite combinar o dividir señales de RF con potencia de entrada de 125 W por puerto, manteniendo aislamiento superior a 25 dB entre puertos para minimizar interferencias cruzadas. Su construcción en panel de 3.5 x 19 pulgadas facilita la integración en racks y gabinetes estándar de equipos de comunicación. Conectores N hembra en todas las entradas y salidas aseguran compatibilidad con infraestructura de RF convencional.
Características Principales
- Aislamiento puerto a puerto: 25+ dB
- Pérdida por inserción: 3.2 dB
- Impedancia: 50 ohm
- VSWR máximo: 1.5:1
- Ancho de banda: 35 MHz
- Rango de temperatura: -22 a +140 °F (-30 a +60 °C)
Especificaciones Técnicas
Tipo
Acoplador híbrido (2 canales)
Fabricante
EMR Corporation
Número de parte
2550/5A
Rango de frecuencia
406 - 512 MHz (450-465 MHz optimizado)
Potencia de entrada
125 W por puerto
Ancho de banda
35 MHz
Pérdida por inserción
3.2 dB
Aislamiento puerto a puerto
25+ dB
Impedancia
50 ohm
VSWR máximo
1.5:1
Rango de temperatura
-22 a +140 °F (-30 a +60 °C)
Dimensiones del panel
3.5 x 19 pulgadas (8.9 x 48.3 cm)
Conectores
N hembra (entrada / salida)
Acabado
Gris EMR
Peso de envío
4 kg (8.8 lb)
