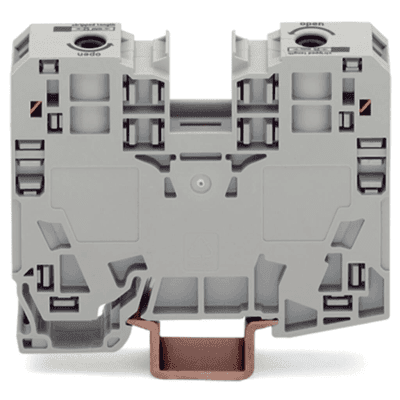

Borna de Paso / 2 Conductores / 35 mm² / POWER CAGE CLAMP / Montaje en Carril DIN 35 x 15 / Poliamida (PA66) / Gris / Tensión 1000 V / Corriente 125 A

Borna de Paso / 2 Conductores / 35 mm² / POWER CAGE CLAMP / Montaje en Carril DIN 35 x 15 / Poliamida (PA66) / Gris / Tensión 1000 V / Corriente 125 A
Borna de Paso / 2 Conductores / 35 mm² / POWER CAGE CLAMP / Montaje en Carril DIN 35 x 15 / Poliamida (PA66) / Gris / Tensión 1000 V / Corriente 125 ABorna de Paso / 2 Conductores / 35 mm² / POWER CAGE CLAMP / Montaje en Carril DIN 35 x 15 / Poliamida (PA66) / Gris / Tensión 1000 V / Corriente 125 A

Características

  • Conectores POWER CAGE CLAMP para 35 mm²
  • Corriente asignada de 125 A (IEC/EN 60947-7-1)
  • Tensión asignada de 1000 V y 8 kV de choque
  • Rango de temperatura de servicio: -60 a +105 °C
  • Montaje en carril DIN 35 x 15 mm
  • ver más

Modelo: 285-135

Marca: WAGO

Q 191.88

Precio sujeto a cambios.
Solicitar cotización
WAGO

Descargas

WAGO_285-135es _1_.pdf

Especificaciones

La borna de paso WAGO 285-135 es un bloque de terminales diseñado para conexiones rápidas y seguras en aplicaciones de alta corriente. Utiliza la tecnología POWER CAGE CLAMP, que permite conectar grandes secciones de conductores sin necesidad de herramientas de torque o preparación adicional. Ideal para instalaciones industriales y ferroviarias, ofrece una solución confiable y libre de mantenimiento.

Características Principales

  • Tecnología POWER CAGE CLAMP para conexiones rápidas y seguras
  • Compatibilidad con conductores rígidos, semirrígidos y flexibles de 6 a 35 mm²
  • Montaje en carril DIN 35 x 15 para fácil instalación
  • Housing de poliamida (PA66) con clasificación de inflamabilidad UL 94 V0
  • Diseño sin mantenimiento y libre de herramientas de torque
  • Clamping point bloqueable para facilitar el cableado
  • Marcaje lateral para fácil identificación en instalaciones
  • Cumple con estándares ferroviarios DIN EN 50155 y DIN EN 61373 para equipos de material rodante
  • Certificaciones UL 1059 (600V/115A) y CSA 22.2 No 158 (600V/115A) para aplicaciones norteamericanas

Detalles Técnicos

Especificaciones
  • Sección nominal: 35 mm²
  • Tensión asignada: 1000 V
  • Corriente asignada: 125 A
  • Tensión de choque asignada: 8 kV
  • Pérdida de potencia por polo: 4.0625 W
  • Resistencia: 0.00026 Ω
  • Categoría de sobretensión: III
  • Grado de contaminación: 3
  • Peso: 79.3 g
  • Carga de fuego: 1.257 MJ
Interfaces y Conectividad
  • Puntos de conexión: 2
  • Potencial: 1
  • Ranuras de puenteado: 2
  • Dirección de cableado: lateral
  • Longitud de pelado: 25 mm
  • Número de niveles: 1
  • Material conductor conectable: Cobre
  • Rango AWG: 8 ... 2 AWG
Dimensiones y Montaje
  • Anchura: 16 mm / 0.63 pulgadas
  • Altura: 86 mm / 3.386 pulgadas
  • Profundidad desde borde superior del carril DIN: 63 mm / 2.48 pulgadas
  • Tipo de montaje: Carril DIN-35 x 15
  • Nivel de marcaje: Marcaje lateral

Condiciones Ambientales

Rangos de Temperatura
  • Temperatura de procesamiento: -35 ... +85 °C
  • Temperatura de servicio continuo: -60 ... +105 °C
Certificaciones Ferroviarias
  • Norma: DIN EN 50155 (VDE 0115-200):2022-06
  • Prueba de vibración: 5 Hz a 150 Hz, 0.101g, 10 min por eje
  • Prueba de vida útil: 5 Hz a 150 Hz, 0.572g, 5h por eje
  • Prueba de choque: 5g, 30 ms, 3 positivos y 3 negativos por eje
  • Supervisión de fallos de contacto: Superada

Aplicaciones y Casos de Uso

Instalaciones Industriales

Ideal para conexiones de alta corriente en paneles de control y distribución eléctrica. Certificaciones UL 1059 y CSA 22.2 No 158 para aplicaciones norteamericanas.

Aplicaciones Ferroviarias

Cumple con los estándares DIN EN 50155 y DIN EN 61373 para equipos de material rodante. Pruebas de vibración y choque superadas para aplicaciones ferroviarias exigentes.

Sistemas de Energía

Perfecto para conexiones en sistemas de distribución de energía de media y alta tensión. Categoría de sobretensión III y grado de contaminación 3 para entornos exigentes.

Aplicaciones Marinas

Certificaciones ABS, DNV GL y Lloyd's Register para aplicaciones marinas. Compatible con estándares de la industria naval.

Certificaciones y Homologaciones

  • IEC/EN 60947-7-1: CCA, DEKRA Certification B.V. (NTR NL-7707)
  • UL 1059: Underwriters Laboratories Inc. (E45172)
  • CSA 22.2 No. 158: DEKRA Certification B.V. (154112)
  • KEMA/KEUR: DEKRA Certification B.V. (71-105562)
  • Marinas: ABS (20-HG1941090-PD), DNV GL (TAE00001V2), Lloyd's Register (LR23325966T)
  • RoHS: Compliant, No Exemption
  • Declaración de conformidad UE y UK: WAGO GmbH & Co. KG
