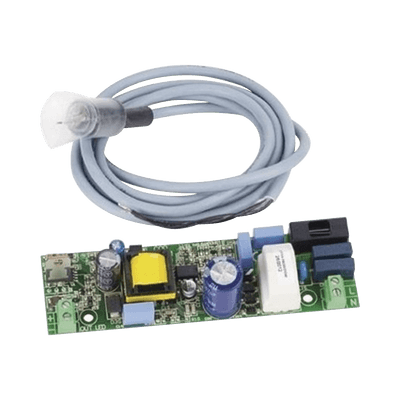

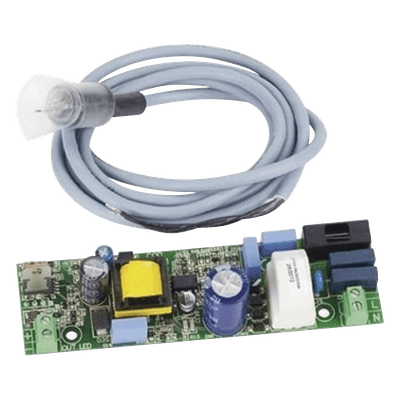

Kit de Conexion de Manguera Iluminada Para Barrera FAAC 615

Kit de Conexion de Manguera Iluminada Para Barrera FAAC 615
Kit de Conexion de Manguera Iluminada Para Barrera FAAC 615

Características

  • Incluye tarjeta adaptadora para iluminación eficiente
  • Cable conector compatible con manguera LED
  • Compatible con barreras FAAC 615
  • Compatibilidad con manguera LED roja FAAC
  • Accesorios adicionales disponibles por separado
  • ver más

Modelo: 390081

Marca: FAAC

Q 2,298.59

Precio sujeto a cambios.
Solicitar cotización
FAAC

Descargas

Características Principales

  • Tarjeta adaptadora para iluminación eficiente
  • Cable conector compatible con manguera LED
  • Compatible con barreras FAAC 615
  • Compatibilidad con manguera LED roja FAAC
  • Accesorios adicionales disponibles por separado

Contenido del Kit

  • 1 x Tarjeta adaptadora para iluminación
  • 1 x Cable conector para manguera led

Accesorios Adicionales

  • 390993 Manguera led FAAC color rojo

Compatibilidad

  • FAAC 615
  • 1049062
Especificaciones Técnicas
  • Tensión de alimentación: 110V~ - 50Hz
  • Potencia absorbida: 4 W
  • Carga máx. Motor: 800 VA
  • Corriente máx. accesorios: 250 mA
  • Temperatura ambiente: -20°C ÷ +55°C
  • Fusibles de protección: F1 = 6,3A-250V, F2 = autorregenerable
  • Lógicas de funcionamiento: B/C, B, C, EP, AP, P, A (por defecto = EP)
Conexiones
  • 1 OPEN: Dispositivo con contacto N.A.
  • 2 CLOSE: Dispositivo con contacto N.A.
  • 3 STOP: Dispositivo con contacto N.C.
  • 4 -24Vdc: Alimentación accesorios
  • 5 +24Vdc: Alimentación accesorios
  • 6 SAFE: Dispositivo de seguridad en cierre con contacto N.C.
  • 10 LAMP: Salida destellador 230Vac máx. 60W
  • 11 COURT: Salida lámpara de cortesía 230Vac máx. 40W
Funciones Programables
  • Tiempo de trabajo (0 - 10 min. a pasos de 2,5 seg.)
  • Tiempo de pausa (0 - 5 min. a pasos de 1,5 seg.)
  • Selección de lógicas de funcionamiento
  • Función predestello

Precauciones de Instalación

  • Antes de realizar conexiones, quitar la alimentación eléctrica
  • Usar interruptor magnetotérmico diferencial con umbral adecuado
  • Separar cables de alimentación de cables de mando y seguridad
  • Usar vainas separadas o cable blindado con blindaje a masa

Prueba de la Automación

  • Verificar funcionamiento correcto después de programación
  • Comprobar intervención correcta de dispositivos de seguridad
  • Realizar comprobación de diodos de señalización
  • Verificar estado de los finales de carrera

Programación de Lógicas

  • 1 Presión: Lógica B/C (Mixta B/C)
  • 2 Presiones: Lógica B (Semiautomática B)
  • 3 Presiones: Lógica C (Presencia Operador)
  • 4 Presiones: Lógica EP (Semiautomática paso-paso)
  • 5 Presiones: Lógica AP (Automática paso-paso)
  • 6 Presiones: Lógica P (Aparcamiento)
  • 7 Presiones: Lógica A (Automática)

Dimensiones y Componentes

  • Conector J1: Regleta de bornes entradas y alimentación accesorios
  • Conector J2: Conector para receptor radio
  • Conector J3: Selección funcionamiento 596 ó 615
  • Conector J4: Regleta de bornes motor 596
  • Conector J5: Regleta de bornes alimentación 230Vac
  • Conector J6: Final de carrera de apertura (N.C.)
  • Conector J7: Mando OPEN (para basculante)
  • Conector J8: Regleta de bornes destellador o luz de cortesía
  • Conector J9: Final de carrera de cierre (N.C.)

Declaración CE de Conformidad

El equipo electrónico 596/615BPR cumple con los requisitos esenciales de seguridad de las siguientes directivas:

  • Directiva 73/23/CEE y modificaciones 93/68/CEE
  • Directiva 89/336/CEE y modificaciones 92/31/CEE y 93/68/CEE

Fabricante: FAAC S.p.A. - Via Benini, 1 - 40069 Zola Predosa BOLONIA - ITALIA

Notas Adicionales

  • Producto sometido a ensayos en configuración típica FAAC
  • FAAC se reserva derecho de modificar el producto sin previo aviso
  • Las ilustraciones son referenciales, no contractuales
  • Las especificaciones pueden variar según actualizaciones técnicas

Identificación de Componentes

  • F2: Protección accesorios
  • J2: Conector para receptor radio
  • SW1: Tecla programación
  • DL1: Diodos de señalización
  • TF1: Transformador
  • F1: Protección motor 6,3A - 250V

Funcionamiento con Sensores

  • En apertura: parada inmediata con sensor activo
  • En cierre: deceleración de 4 seg. con sensor activo
  • Modo 615: deceleración la mitad del tiempo estándar
  • Sin finales de carrera: solo tiempo de trabajo configurado

Aprendizaje de Tiempos

  • Tiempo de trabajo: 0-10 min (pasos de 2.5 seg)
  • Tiempo de pausa: 0-5 min (pasos de 1.5 seg)
  • Proceso de aprendizaje con SW1 y finales de carrera
  • Confirmación con diodos de señalización

Funcionamiento con Receptoras

  • Conector J2 compatible con receptoras bicanal RP2
  • Receptoras monocanal RP controlan solo OPEN
  • Control directo de OPEN y CLOSE con radiomando

Indicadores LED

  • DL1: Indica lógica seleccionada con destellos
  • OP-A: Mando activo/inactivo
  • CLOSE: Mando activo/inactivo
  • SAFE: Dispositivos de seguridad libres/ocupados
  • STOP: Mando inactivo/activo
  • FCA: Final de carrera apertura libre/ocupado
  • FCC: Final de carrera cierre libre/ocupado

Activación/Desactivación Predestello

  • Activación: Mantener STOP abierto, presionar SW1 y cerrar STOP
  • Desactivación: Mantener STOP abierto, presionar SW1 y cerrar STOP
  • Destellador se activa 3 segundos antes del movimiento

Funcionamiento por Lógicas

  • Lógica EP: Parada en Stop, cierre automático
  • Lógica A: Apertura automática transcurrido el tiempo de pausa
  • Lógica P: Funcionamiento en aparcamiento
  • Lógica C: Operación con presencia continua
