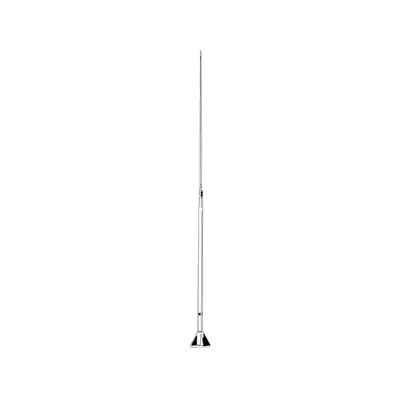

ANTENA MILITAR GRADO 390 HF

ANTENA MILITAR GRADO 390 HF
ANTENA MILITAR GRADO 390 HF

Características

  • Antena de rango militar de 58 cm
  • Construcción liviana de fibra de vidrio robusta
  • Diseñada para embarcaciones pequeñas y medianas
  • Potencia de transmisión hasta 1kW
  • Frecuencia operativa de 2 MHz a 30 MHz
  • ver más

Modelo: 3901-MG

Marca: SHAKESPEARE

Q 8,390.08

Precio sujeto a cambios.
Solicitar cotización
SHAKESPEARE

Descargas

390-1MG

Especificaciones

Antena de rango militar de 58 cm con alimentacion lateral.

Esta antena de varilla de 58 cm de fibra de vidrio de peso ligero está diseñada para aplicaciones en embarcaciones pequeñas y medianas de estaciones fijas. Está fabricado en material de fibra de vidrio para resistir los rigores de un ambiente naval militar.

Características:

  • Fabricada en dos secciones.
  • Montaje de 4 tornillos para montarla en cubierta
  • Construccion de fibra de vidrio color blanco.
  • Potencia 1kW 2 MHz to 30 MHz
  • Clasificación de viento: 100 MPH (160 km/h)
  • Temperatura de operación: -50°C a +65°C
  • Patrón de radiación: Omnidireccional
  • Punto de alimentación: Terminal con estudio roscado ¼'-20 a 9½' sobre la base
  • Voltaje de flashover base: 20,000 voltios
Especificaciones Técnicas
Longitud
58 cm
Material
Fibra de vidrio
Potencia
1 kW
Rango de frecuencia
2 MHz - 30 MHz
Clasificación de viento
100 MPH (160 km/h)
Temperatura operativa
-50°C a +65°C
Patrón de radiación
Omnidireccional
Polarización
Vertical
Patrón de agujeros
4 agujeros de 9/16' en círculo de 5'
Peso neto
7.5 lbs (3.4 kg)
Peso de envío
12.5 lbs (5.7 kg)
Voltaje flashover base
20,000 voltios
Materiales conductores
Aleaciones de cobre
Materiales de ajuste
Bronce de silicio
Material de brida
Aluminio anodizado
Diámetro máximo
5' (12.7 cm)

Aplicaciones

  • Embarcaciones pequeñas y medianas
  • Estaciones fijas
  • Ambientes navales militares
  • Sistemas de comunicación HF
  • Aplicaciones que requieren sintonizador externo (2-30 MHz)
  • Instalaciones en condiciones extremas (-50°C a +65°C)
  • Entornos con alta exposición al viento (hasta 100 MPH)

Características de Construcción

  • Diseño de dos secciones
  • Sistema de montaje con 4 tornillos
  • Material resistente a condiciones marinas
  • Color blanco para visibilidad y mantenimiento
  • Fibra de vidrio epoxi compuesta para resistencia militar
  • Punto de alimentación con estudio roscado ¼'-20 para conexión de línea de transmisión
  • Conductores de aleaciones de cobre para máxima conductividad
  • Ajustes de bronce de silicio para resistencia a la corrosión
  • Brida de aluminio anodizado de 5' de diámetro
  • Embalaje en tubo de cartón para protección durante el envío
