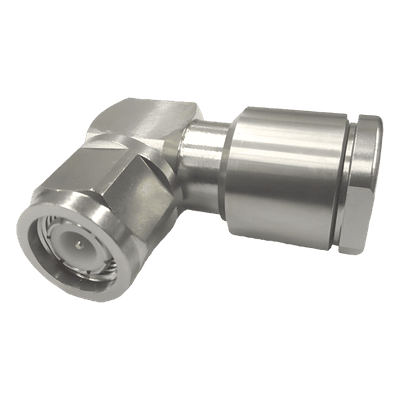

Conector TNC Macho / Ángulo Recto / 0-6000 MHz / 50 Ω / VSWR 1.07-1.12 / CNT-400 RG-8
Características
- Frecuencia de operación hasta 6 GHz
- VSWR optimizado por banda de frecuencia
- Contactos con revestimiento de oro y trimetal
- Retención mecánica de 330 N para instalaciones robustas
- Pérdida de inserción mínima de 0.05 dB
- Potencia de pico máxima de 5 kW
- ver más
Modelo: 400BPTR-C
Marca: ANDREW / COMMSCOPE
Q 364.05
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Conector TNC macho en ángulo recto diseñado para cables CNT-400 y RG-8, ideal para instalaciones de telecomunicaciones, redes inalámbricas y sistemas de RF donde se requiere una terminación compacta con alta fiabilidad eléctrica. Opera en un rango de frecuencia de 0 a 6000 MHz con impedancia de 50 ohmios, ofreciendo excelente rendimiento de adaptación de impedancia con VSWR de 1.07 en banda baja y 1.12 en banda alta. Los contactos con revestimiento de oro en el interior y trimetal en el exterior garantizan estabilidad de la resistencia de contacto y durabilidad en condiciones de uso profesional.
Características Principales
- Conector TNC macho en ángulo recto para cable CNT-400 / RG-8
- Banda de frecuencia: 0 – 6000 MHz con impedancia 50 Ω
- VSWR: 1.07 (0–3000 MHz) / 1.12 (3000–6000 MHz)
- Retorno de pérdida: 30 dB (0–3000 MHz) / 25 dB (3000–6000 MHz)
- Pérdida de inserción típica de 0.05 dB
- Potencia de pico máxima: 5 kW
- Resistencia de contacto exterior: 0.40 mΩ máx. / interior: 1.50 mΩ máx.
- Resistencia de aislamiento: 5000 mΩ mín.
- Revestimiento de contacto interior: oro / exterior: trimetal
- Retención del conector: 330 N (74 lbf)
- Par de torsión de retención: 0.56 N·m (0.41 ft·lb)
- Par de prueba del tornillo: 1.70 N·m (1.25 ft·lb)
Especificaciones Técnicas
Eléctricas
Banda de frecuencia0 – 6000 MHz
Impedancia50 Ω
Tensión RF máxima500 V
Tensión de prueba DC1500 V
Resistencia contacto exterior0.40 mΩ máx.
Resistencia contacto interior1.50 mΩ máx.
Resistencia de aislamiento5000 mΩ mín.
Potencia de pico máxima5.00 kW
Pérdida de inserción0.05 dB (típico)
VSWR (0–3000 MHz)1.07
VSWR (3000–6000 MHz)1.12
Retorno de pérdida (0–3000 MHz)30.00 dB
Retorno de pérdida (3000–6000 MHz)25.00 dB
Mecánicas
Estilo del cuerpoÁngulo recto
Revestimiento contacto exteriorTrimetal
Revestimiento contacto interiorOro
Retención del conector330 N (74 lbf)
Par de torsión de retención0.56 N·m (0.41 ft·lb)
Par de prueba del tornillo1.70 N·m (1.25 ft·lb)
Fuerza de retención del tornillo445.00
