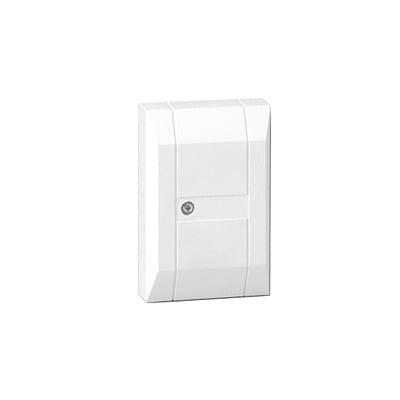

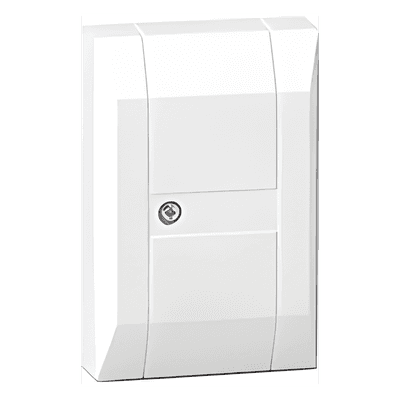

Modulo de expansión Vplex de dos zonas una supervisada con resistencia de fin de línea

Características técnicas

• Una zona supervisada con resistencia de fin de línea y una no supervisada.
• Placa electrónica montada en una carcasa plástica pequeña para zonas de respuesta rápida.
• Compatible únicamente con los paneles que utilizan tecnología Vplex.
• Módulo de interfaz serializada (SIM) con número de serie único para identificación.
• Tiempo de respuesta configurable: 10ms para respuesta rápida o 400ms para zona derecha.
• Circuito de polling supervisado Clase B, Estilo 4 con impedancia máxima de línea de 25 ohm.
• Cumple con estándares UL: UL609 (Burglaría Comercial), UL864 (Fuego Comercial), UL985 (Fuego Residencial), UL1023 (Burglaría Residencial).

Aplicaciones

• Expansión de zonas en sistemas de alarma con tecnología Vplex
• Instalaciones que requieren zonas supervisadas y no supervisadas
• Aplicaciones residenciales y comerciales pequeñas
• Sistemas de burglaría comercial UL609 con contactos N.O. o N.C. supervisados
• Sistemas de fuego comercial UL864 con contactos N.O. en zona izquierda
• Instalaciones que requieren identificación serializada de dispositivos

Configuración de zonas

• Zona 1 (Izquierda): Supervisada con resistencia de fin de línea
• Zona 2 (Derecha): No supervisada
• Total zonas: 2
• Tipo de entrada: '6' (SL—Serial Number Device)
• Zona izquierda: Loop 1 en programación
• Zona derecha: Loop 2 en programación

Compatibilidad

• Tecnología: Vplex exclusivamente
• Paneles: Honeywell Home Resideo con Vplex
• Conectividad: Cableado directo
• UL Standards: UL609, UL864, UL985, UL1023
• NFPA-72: Compliant

Características físicas

• Carcasa: Plástica compacta
• Montaje: Para zonas de respuesta rápida
• Diseño: Electrónico integrado
• Ancho: 2-1/8' (53mm)
• Alto: 3-1/4' (81mm)
• Profundidad: 1' (25mm)

Especificaciones eléctricas

• Voltaje de entrada: 8 – 12VDC
• Consumo de corriente: 2mA
• Longitud máxima de cable: 100'
• Calibre de cable: 18-22 AWG
• Impedancia máxima de línea: 300 ohm max.
• Resistencia EOL incluida: 10K ohm

Compatibilidad del sistema

Verificar que el panel central sea compatible con tecnología Vplex antes de la instalación. Programar como tipo de entrada '6' (SL—Serial Number Device).

Configuración de zonas

La zona izquierda (Loop 1) puede configurarse para respuesta rápida (10ms) o con resistencia EOL de 10K ohm. La zona derecha (Loop 2) es solo para circuitos N.C. con tiempo de respuesta de 400ms.

Aplicaciones recomendadas

Ideal para expansión de sistemas existentes donde se requieren zonas adicionales con diferentes niveles de supervisión. Para fuego comercial UL864: usar contactos N.O. en zona izquierda con EOL100 de 10K ohm.

Limitaciones técnicas

La zona derecha no puede usarse sola. No usar para fuego comercial o burglaría comercial UL sin supervisión adecuada. Solo para uso en interiores secos, no instalar en espacios de manejo de aire.

Configuración de jumpers

Cortar jumper ROJO para respuesta rápida (10ms). Cortar jumper AZUL para usar sin EOLR (circuito cerrado solamente). Sin cortes: usar resistencia de 10K ohm proporcionada.

Supervisión y tamper

La respuesta de tamper/supervisión depende del tipo de respuesta asignado a la zona izquierda. Reporta como alarma si es tipo burglaría, como trouble si es tipo no-burglaría (fuego, pánico, aux).
