Wattmetro Direccional Thrueline de Banda Ancha con Elemento Fijo de 25-1000 MHz, 5-500 Watt .
Características
- Elemento Fijo de 25-1000 MHz, 5-500 Watt
- ver más
Modelo: 4304A
Marca: BIRD TECHNOLOGIES
Q 33,685.47
Precio sujeto a cambios.
Modelo: 4304A
Marca: BIRD TECHNOLOGIES

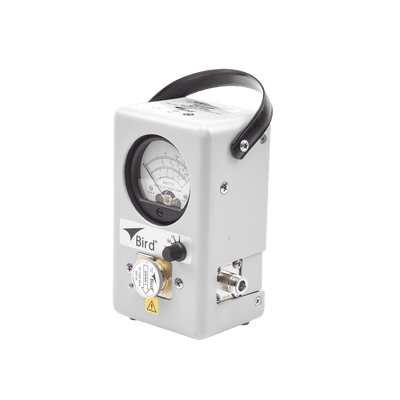

Wattmetro direccional Thrueline de banda ancha.
El Wattmetro 4304A está diseñado para medir niveles de potencia de RF y acoplamiento de carga en líneas de transmisión coaxial a impedancia de 50 ohm (VSWR) utilizando un sólo elemento, ya incluido.
| Modelo | 4304A |
| Descripción | Wattmetro de Elemento Fijo de 25-1000 MHz, 5-500 Watt |
| Rango de Potencia | 5, 15, 50, 150, 500 W sin limitaciones de escala, excepto potencia limitada a 150 W de 800-1000 MHz |
| Rango de Frecuencia | 25 MHz - 1.0 GHz |
| VSWR | 25-521 MHz, 1.05 max. (con conector UHF hembra). 512-1000 MHz, 1.07 max. |
| Exactitud | 25-100 MHz, ± 7% de la escala completa, usando tablas de corrección. 100-512 MHz, ± 6 de la escala completa, no requiere corrrección. 512-1000 MHz, ± 7% de la escala completa, no requiere corrrección. |
| Pérdida por Inserción | 25-512 MHz, 0.10 dB max. (con conector UHF hembra). En rango 512-1000 MHz, 0.13 dB max. |
| Conectores | Tipo QC (Suministrado Normalmente con N Hembra). |
| Acabado | Capa Delgada de Polvo Gris. |
| Dimensiones | (H x W x D)(Alto x Ancho x Profundo) 6-7/8' x 5-1/8' x 3-5/8', incluyendo conectores 175 x 130 x 92 mm |
| Peso | 3 lbs. (1.4 kg) |
| Nota | (1) 4304A-1 Elemento suministrado con la unidad. |
