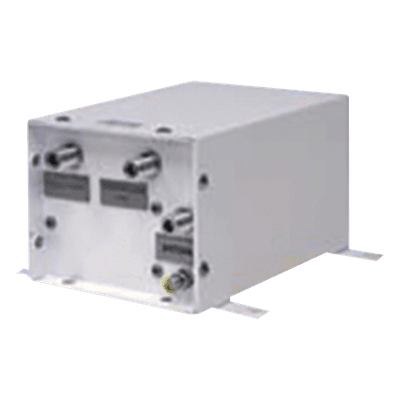

Amplificador de Punta de Torre (TTA), 792-824MHz, 23 dB, 12 Vcc, Puerto de Prueba, N Hembras.

Equipos Relacionados

Especificaciones

Características Principales

Amplificador TTA con frecuencia 792-824 MHz
Ganancia de 22.5 dB para señal optimizada
Protección contra descargas mediante supresor de impulsos
Gabinete NEMA de acero inoxidable resistente
Conectores N hembra con impedancia de 50 Ohm

Especificaciones Técnicas

Rango de frecuencia: 792-824 MHz
Ganancia: 22.5 dB
Impedancia: 50 Ω
Requerimiento de Potencia: Alimentado desde el Multiacoplador, 17 W
Protección a descargas: Supresor de impulsos en todos los conectores externos
Rango de Temperatura: -30 °C a 60 °C
Conectores: N Hembra
Gabinete: Nema Modificado, Acero inoxidable resistente a intemperie
Dimensiones: 153 x 146 x 224 mm
Peso: 3.63 kg

Especificaciones Adicionales

Redundancia: Conmutación automática entre LNA's
Prueba de Puerto: Incluye puerto de prueba con acoplamiento de 30dB
Isolación RF: >20 dB entre puertos Rx-Rx
Control de Terminación 50 Ohm: Controlado por unidad base
Conmutación RF: Conmutación por estado sólido
Modo de Prueba: Modo de derivación (bypass) controlado por unidad base
Telemetría: Compatibilidad con telemetría AISG
Comunicaciones: Puerto Ethernet RJ45
Indicadores: Indicadores de estado en panel frontal

Aplicaciones

El TTA está diseñado para aumentar el rendimiento de una Estación Base Transceptora (BTS) mientras asegura comunicaciones confiables para aplicaciones críticas de Seguridad Pública. Este aumento en sensibilidad puede compensar el desequilibrio entre usuarios móviles y de mano en sistemas críticos.

Redundancia y Monitoreo

Dos LNA acoplados cuadráticamente independientes en el ensamblaje de torre
Microprocesadores monitorean continuamente los amplificadores
Conmutación automática entre LNA si es necesario
Sistema de telemetría AISG compatible para reporte de estado
Comunicación de telemetría no interfiere con señales RF
Visualización de corriente de LNA, temperatura y estado operativo
Modos de prueba y conmutación manual entre LNA's

Sistema y Compatibilidad

Comunicaciones: Puerto Ethernet RJ45
Alarmas: Contactos Form-C
SNMP: Compatible con SNMP v3.0 Trap Messaging
Alimentación: 90-240 VAC @ 50/60 Hz o -48 VDC
Temperatura de operación: 0°C a 50°C (unidad base)
Montaje: Estándar EIA 19' Rack Mounting
Dimensiones: 1 RU x 19' x 14' / Peso: 9 lbs

Preselector Opcional

Filtro de banda pasante TEM de pendiente abrupta en la caja de torre, aumentado por un filtro cerámico en la unidad base para proporcionar una ventana de sistema selectiva de 32 MHz.

89-83F-03-03

792-806 MHz, 3 MHz Ancho de Banda

89-83F-03-06

792-806 MHz, 6 MHz Ancho de Banda

89-83F-03-09

792-806 MHz, 9 MHz Ancho de Banda

89-83F-03-14

792-806 MHz, 14 MHz Ancho de Banda

89-86A-03-03

806-824 MHz, 3 MHz Ancho de Banda

89-86A-03-05

806-824 MHz, 5 MHz Ancho de Banda

89-86A-03-10

806-824 MHz, 10 MHz Ancho de Banda

89-86A-03-15

806-824 MHz, 15 MHz Ancho de Banda

89-86A-03-18

Recepción Multicoupler, Kit de expansión de 8 puertos
