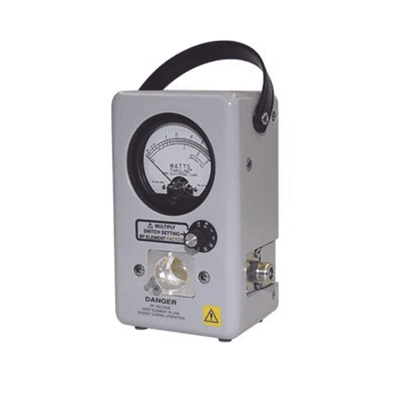

Wattmetro de RF de Potencia Múltiple, 300 mW-1 kW o 2 W-10 kW, / 200 kHz-2.3 GHz, N Hembras.

Wattmetro de RF de Potencia Múltiple, 300 mW-1 kW  o 2 W-10 kW, / 200 kHz-2.3 GHz,  N Hembras.
Wattmetro de RF de Potencia Múltiple, 300 mW-1 kW  o 2 W-10 kW, / 200 kHz-2.3 GHz,  N Hembras.

Modelo: 4410A

Marca: BIRD TECHNOLOGIES

Q 35,458.51

Precio sujeto a cambios.
Solicitar cotización
BIRD TECHNOLOGIES

Descargas

Equipos Relacionados



     Wattmetro de RF de Potencia Múltiple con Precisión de Lectura de ± 5%

  • El Wattmetro de RF 4410A tiene los principios básicos y el 'aspecto y tacto' del Modelo 43, pero lo transforma en un instrumento de alto rango dinámico de alta precisión.
  • Medidor de rango lineal de escala reflejada tiene 2 rangos conmutables, 0-1 y 0-3.
  • La potencia se lee como un múltiplo del valor indicado por el puntero, la ubicación del punto decimal depende de la posición del interruptor de rango y el factor impreso en el elemento enchufable.
  • Los rangos de potencia cubiertos por elementos individuales son de 300 mW a 1 KW y de 2 W a 10 KW, escala completa.
  • Para la mayoría de los elementos, la precisión es de +/- 5% en cualquier lugar por encima del 20% de la escala completa.
  • El circuito funciona con una batería alcalina estándar de 9V.

     Características

  • Mediciones de potencia CW y FM precisas con compensación de temperatura de 200 kHz a 2,3 GHz y de 300 mW a 10 kW
  • Utiliza elementos especiales de amplio rango de la serie 4410
  • Precisión de amplio rango sobre un rango dinámico de 37 dB
  • Conectores de cambio rápido (QC) para minimizar la necesidad de adaptadores al realizar mediciones críticas.

ESPECIFICACIONES:

Modelo4410A
DescripciónWattmetro de Potencia Múltiple
Rango de Potencia 300 mW a 1 kW  o  2 W a 10 kW escala completa con un solo elemento.
Rango de Frecuencia200 kHz a 2.3 GHz CW o FM
VSWR 1.25 max. con conectores N Macho a 2300 MHz.
Exactitud± 5% de lectura para cualquier lectura por encima del 20% del rango de potencia seleccionado para señales FM o CW sin AM. Esta precisión se mantiene para un rango dinámico completo de 37 dB con cada elemento 4410 (excepto No. 4410-1, 200 kHz a 535 kHz, que tiene una precisión de ± 10% de la lectura, a 2,3 GHz, que tiene una precisión de ± 8% de leer.)
Rango de Sobre UsoAl 120% de la escala completa nominal.
Protección(es decir, 12 W, 120 W, 1200 W o 12 000 W). No se producirá ningún daño o degradación de la unidad, independientemente de la posición del interruptor selector de rango.
ConectoresTipo QC (N Hembra suministrado normalmente).
Dimensiones(H x W x D)(Alto x Ancho x Profundo)
6-7/8' x 5-1/8' x 3-5/8', incluyendo conectores
175 x 130 x 92 mm
Peso3 lbs. (1.4 kg)
Batería9V Alcalina.
