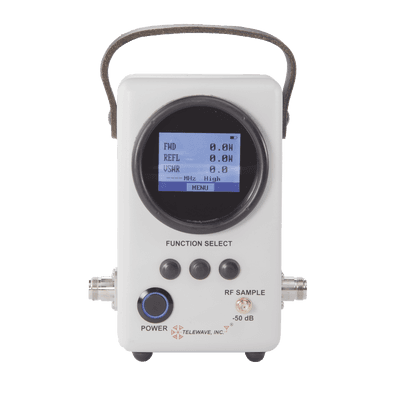

El Wattmetro de RF de banda ancha modelo 44DL de Telewave es un instrumento de prueba compacto y versátil, diseñado para la medición directa de la potencia de RF reflejada y directa. Este dispositivo se destaca no solo por su diseño robusto, sino también por su capacidad para medir señales de modulación tanto analógicas como digitales en una variedad de formatos actuales, tales como NXDN, DMR, P25, TETRA, entre otros. |
Principales características- Medición Versátil de Señales
- Capaz de medir señales CW, FM y FSK.
- Lecturas de potencia en watts o dBm para formatos de modulación digital populares.
- Conectividad y Accesorios
- Puertos bidireccionales SMA-Hembra para inyección/muestreo de señales con una atenuación de 50 dB.
- Conectores N-Hembra para las conexiones TX y ANT.
- Recarga fácil mediante puerto USB.
- Autonomía Prolongada
- Baterías recargables de larga duración, cargadas vía USB.
- Más de 6 horas de operación continua con una carga completa, ideal para trabajos en campo.
- Medición Directa
- No requiere calibración de campo, elementos de frecuencia (pastillas) ni tablas de corrección.
- Robustez y Durabilidad
- Carcasa metálica resistente y pantalla protegida contra golpes.
- Fácil de Usar
- Botones grandes que pueden operarse incluso al usar guantes.
Características especificas:- Rango de Frecuencia: 136 MHz – 869 MHz
- Impedancia: 50 ohms
- Duración de Batería: 6 horas (desde una carga completa)
- Rango de Potencia Directa: 5 Watt a 500 Watts (37 dBm a 57 dBm)
- Rango de Potencia Reflejada Máxima: 100 Watts (50 dBm)
- VSWR (Perdida por Retorno) Línea de 50 Ohm: 1.21:1 (> 20.5 dB).
- Precisión de Medición de Potencia RMS – FM/FSK: ±0.4 dB
- Dimensiones (HWD): 17.14 x 13.97 x 10.16 cm
- Dimensiones de Envío (HWD): 25.4 x 20.32 x 15.24 cm
- Pérdida de Inserción en Línea: 0.1 dB
- Soporte de Modulación Analógica/Digital: CW/FM, DMR, P25-P1 (C4FM), dPMR, NXDN, D-Star, TETRA, P25-P2, CQPSK (LSM)
- Rango de Temperatura:
- Conexión USB: 0° a +45°C
- Sin Conexión USB: -20° a +50°C
- Almacenamiento a Largo Plazo: +20° a +30°C
- Conectores: N Hembra.
- Peso: 1.4 kg
- Peso envío: 1.8 kg
Accesorios Incluidos:
- Fuente de alimentación universal (pared) de 90 a 250 VCA, salida USB de 5 VCC.
- Cable de carga USB de tipo A al tipo B.
- Incluye estuche de Transporte TC44-R
Nota: La calibración se realiza en fábrica (recomendada 1 vez al año).
