Medidor Digital de Potencia en Pantalla, para el Rango de 2 MHz a 6 GHz dependiendo del Sensor, Provee Lecturas de Potencia Promedio Verdadera, Pico, VSWR, PEP etc. Compatible con Sensores Series 4000, 5000 y 7000.
Medidor Digital de Potencia en Pantalla, 2 MHz a 6 GHz Según el Sensor.

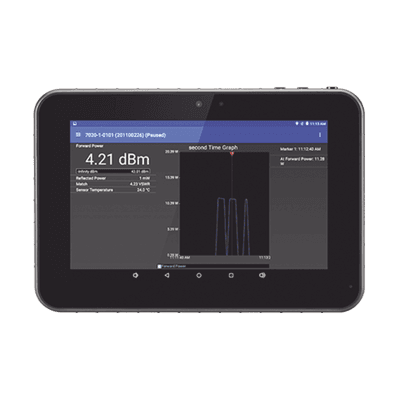

La nueva pantalla del medidor de potencia RF 5000-NG de Bird transforma el desempeño de prueba del medidor de potencia de RF.
Un gran paso adelante, este medidor portátil de mano captura, recopila y muestra las mediciones de potencia de RF en una pantalla táctil de alta resolución, lo que permite revisar los datos de forma rápida y sencilla sobre el terreno o en un laboratorio de ambiente de diagnóstico y reparación.
Operando en un amplio rango de frecuencia usando uno de los Sensores de Potencia de RF de Bird por USB, el 5000-NG le permite medir rápidamente; True Average Power, VSWR, Return Loss y más.
Este medidor de potencia totalmente digital detecta automáticamente el sensor en uso y guarda la información de la sesión.
Toma medidas de potencia de RF, permitiendo un nivel suavizado para lecturas más estables, o retención máxima para detectar la potencia máxima.
La nueva tableta portátil y liviana de Bird cuenta con una gran pantalla táctil en color legible a la luz del sol.
Esta intuitiva interfaz y fácil de usar, ahorra tiempo y asegura una curva de aprendizaje rápida para los técnicos.
Características
Pantalla táctil a color resistente de 8” (1280 X 800 pixeles) para un uso en el campo sin preocupaciones.
Systema de Operación: Andriod 5.1
Almacenamiento: 16 GB.
Detección automática de sensores que funciona con 14 sensores de campo Bird compatibles.
48 horas de duración de la batería para un uso prolongado.
Cámara de 5.0 megapíxeles para documentar los números de serie y modelo del equipo para la documentación, garantía y validación de la instalación.
Medición de potencia probada y real con una configuración sencilla.
Registro de datos, visualización numérica y gráfica.
Transferencia de datos sencilla a través de USB o WiFi.
Temperatura de Operación: -20 °C a 60 °C
Dimensiones: 233 mm x 160 mm x 28 mm.
Peso: 0.59 kg.
Idioma: Inglés (único idioma disponible en el sistema operativo).
Transferencia de datos: USB drive, PC, WiFi o Bluetooth.
Batería: Recargable, 3.7 V/6200 mAh de litio.
Tiempo de carga de batería: 6 horas típicas.
Fuente de alimentación: AC: 100 a 240 V / 50-60 Hz; DC: 5V/2.5 A.
Actualización de firmware: Actualizable en campo vía puerto USB.
WiFi 802.11: Escaneo de red para ACMI, BPME & CPM.
Temperatura de almacenamiento: -20 °C a 80 °C (-4 °F a 176 °F).
Altitud máxima de operación: Hasta 15,000 pies (4,572 m).
Certificaciones: Cumple con CE, RoHs.
Intervalo de calibración recomendado: No se requiere calibración del display (se recomienda calibración del sensor).
Mediciones Básicas
Potencia promedio real (hacia adelante y reflejada).
VSWR, pérdida de retorno, rho, eficiencia de coincidencia.
Potencia pico, relación pico a promedio, factor de cresta, PEP.
Potencia de ráfaga y promedio de ráfaga.
CDF, CCDF , % de confianza.
Parámetros de pulso IEEE 194.
Temperatura del sensor.
Accesorios Estándar
5A2653-3R5NL4 Cable, cable USB SeaLatch, 72 pulg.
5A2653-6L Cable, USB de 72 pulgadas.
5B5000-2 Estuche de transporte, blando.
5B5002-1 Cargador, internacional, 5 V, 2,5 A P.
5B5002-2 Cargador, EE. UU., 5 V, 2,5 A.
SK-TP-112 Lápiz óptico.
920-5000-NG Manual de instrucciones.
Sensores Compatibles
5012D Sensor de potencia de banda ancha, 350 MHz a 4 GHz, 150 mW a 150 W, 400 W pico.
5014 Sensor de potencia direccional, 2 MHz a 2,7 GHz, 125 mW a 1 kW, escala completa.
5016D Sensor de potencia de banda ancha , 350 MHz a 4.0 GHz, 25 mW a 25 W, 60 W pico.
5017D Sensor de potencia de banda ancha , 25 MHz a 1,0 GHz, 500 mW a 500 W, 1300 W pico.
5017D-AV Sensor de potencia de banda ancha , 100 MHz a 1,3 MHz, 500 mW a 500 W, 1300 W pico.
5018D Sensor de potencia de banda ancha , 150 MHz a 4.0 GHz, 100 mW a 25 W, 60 W pico.
5019D Sensor de potencia de banda ancha , 25 MHz a 1,0 GHz, 100 mW a 100 W, 250 W pico.
7020-1-010101 Sensor de potencia de banda ancha, 350 MHz a 4.0 GHz, 150 mW a 150 W.
7020-1-030301 Sensor de potencia de banda ancha, 25 MHz a 1,0 GHz, 500 mW a 500 W.
7022 Sensor de potencia RF estadístico, 350 MHz a 6 GHz, 0,25 W a 500 W.
4042 Sensor de potencia de canal de la serie de 100 MHz a 1,0 GHz, 50 W.
4043 Sensor de potencia direccional serie de 118 MHz a 940 MHz.
4044 Sensor de potencia no direccional serie, 144 MHz a 940 MHz, 125 W.
Especificaciones Técnicas
Conectores: Micro USB para interfaz PC y carga, USB estándar para interfaz de sensor de potencia.
Duración de batería específica: 24 horas de uso continuo con sensores de la serie 5012 o 7022 (display en modo sleep), 48 horas con todos los demás sensores.
Funciones adicionales: Registro de datos, visualización numérica y gráfica, detección automática de sensores USB.
Soluciones de monitoreo compatibles: 3141 Radio System Monitoring, ACMI Antenna & Cable Monitoring, BPME Broadcast Power Monitoring.
