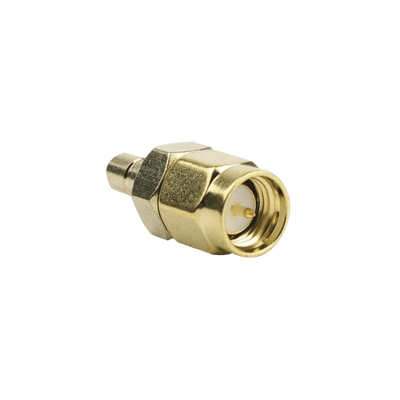

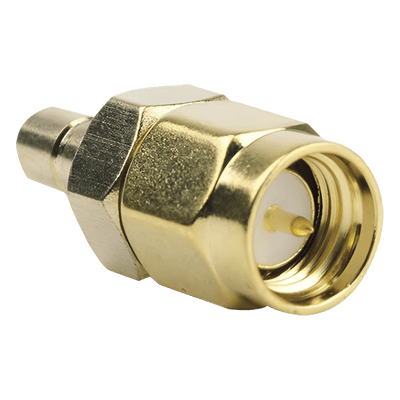

Adaptador Coaxial en Línea / SMA Macho a SMB Hembra / 0-4 GHz / 50 Ω / VSWR 1.35
Características
- Operación hasta 4 GHz para comunicaciones de alta frecuencia
- Construcción en bronce con baño de oro para máxima conductividad
- Aislante de PTFE para estabilidad dieléctrica superior
- Resistencia de contacto ultrabaja de 0.006/0.002 Ω máximo
- Rango térmico extendido de -65°C a 165°C para entornos extremos
- 500 ciclos de inserción mínimos para durabilidad operativa
- ver más
Modelo: 501-1258-ND
Marca: SYSCOM
Q 363.32
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Este adaptador coaxial en línea permite la interconexión directa entre equipos con interfaz SMA macho y SMB hembra, eliminando la necesidad de cables de transición adicionales. Diseñado para aplicaciones de comunicaciones móviles y sistemas de RF, opera en un espectro de frecuencia de 0 a 4 GHz con impedancia característica de 50 ohms. Su construcción con cuerpo de bronce mecanizado y contactos bañados en oro garantiza excelente conductividad eléctrica y resistencia a la corrosión. El aislante dieléctrico de PTFE (Teflón) de alta calidad asegura estabilidad de las propiedades eléctricas bajo condiciones térmicas adversas y alta frecuencia.
Características Principales
- Conector SMA macho a SMB hembra para adaptación directa de interfaces
- Frecuencia de operación: 0 - 4 GHz
- Impedancia: 50 Ω
- Modo de montaje: en línea
- Cuerpo: bronce con baño de oro
- Contacto central: oro
- Aislante dieléctrico: Teflón (PTFE)
Especificaciones Técnicas
Eléctricas
Voltaje de trabajo: 1,000 VRMS
VSWR máximo: 1.35
Resistencia de contacto: 0.006/0.002 Ω máximo
Resistencia de aislamiento: > 5,000 MΩ
Mecánicas y Ambientales
Ciclos de inserción: 500 mínimo
Rango de temperatura: -65°C a 165°C (-85°F a 329°F)
Construcción
Cuerpo: bronce mecanizado con oro
Contacto central macho: bronce con oro
Contacto central hembra: cobre berilio con oro
Aislante: PTFE de alta calidad
Ferrules: cobre con oro o níquel
Juntas: caucho de silicona
Estándares
MIL-C-39012
IEC 169-15
CECC 22110
Aplicaciones
Comunicaciones móviles
Sistemas de RF
