Circuito Integrado, Switch Analógico de Doble Canal, 10 Ohm, SPST. - Chipcom S.A

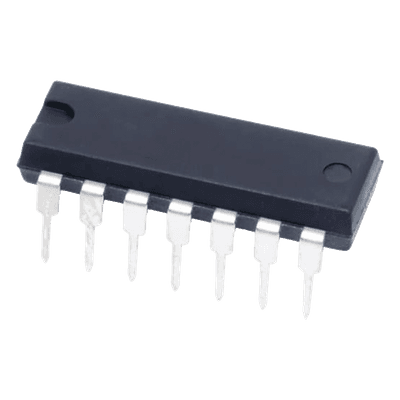

Circuito Integrado, Switch Analógico de Doble Canal, 10 Ohm, SPST.

Circuito Integrado, Switch Analógico de Doble Canal, 10 Ohm, SPST.

Circuito Integrado, Switch Analógico de Doble Canal, 10 Ohm, SPST.

Circuito Integrado, Switch Analógico de Doble Canal, 10 Ohm, SPST.

Circuito Integrado, Switch Analógico de Doble Canal, 10 Ohm, SPST.

Circuito Integrado, Switch Analógico de Doble Canal, 10 Ohm, SPST.

Características

Switch analógico SPST de doble canal
Resistencia de contacto baja, solo 10 ohmios
Diseño compacto para integraciones eficientes
Permite conmutación precisa y rápida
Compatible con múltiples aplicaciones electrónicas
Tensión de alimentación amplia de 1.65V a 5.5V
ver más

Modelo: 595-TS5A2066DCTR

Marca: SYSCOM

Q 21.52

Precio sujeto a cambios.

Solicitar cotización

Descargas

Especificaciones

Características Principales

Switch analógico SPST de doble canal
Resistencia de contacto baja, solo 10 ohmios
Diseño compacto para integraciones eficientes
Permite conmutación precisa y rápida
Compatible con múltiples aplicaciones electrónicas

Especificaciones Generales

Tipo: Switch analógico SPST
Canales: Doble canal
Tensión de alimentación: 1.65V a 5.5V
Resistencia ON: 10Ω (máx 15Ω a 4.5V, 20Ω a 3V)
Corriente máxima: ±50mA por canal
Tiempo de activación: 3.4-6.1ns (5V), 4.3-7.1ns (3.3V)
Tiempo de desactivación: 1.3-4.2ns (5V), 1.3-4.7ns (3.3V)

Características Eléctricas

Carga inyectada: 1pC (5V), 0.5pC (3.3V)
Distorsión armónica: 0.01% (5V), 0.065% (3.3V)
Corriente de alimentación: 1μA (típico), 5μA (máx)
Capacitancia OFF: 5.5-6pF
Capacitancia ON: 13.5-14pF
Aislamiento OFF: -68dB a 10MHz
Crosstalk: -66dB a 10MHz

Condiciones de Operación

Rango operativo: -40°C a 85°C
Tensión lógica alta: 0.7×VCC a 5.5V
Tensión lógica baja: 0 a 0.3×VCC
Corriente de fuga: ±1μA (típico), ±1μA (máx)
Tensión de ruptura: -0.5V a 6.5V
Protección ESD: ±2000V HBM, ±1000V CDM

Características Físicas

Paquetes disponibles: SSOP, VSSOP, DSBGA
Tamaño SSOP: 2.95mm x 2.80mm
Tamaño VSSOP: 2.30mm x 2.00mm
Tamaño DSBGA: 1.25mm x 2.25mm
Disipación térmica: 99.8°C/W (DSBGA), 214.1°C/W (SSOP)
Latch-up: >100mA por JESD78, Clase II

Aplicaciones

Circuitos de muestreo y retención
Equipos portátiles con batería
Enrutamiento de señales de audio y video
Circuitos de comunicación
Teléfonos celulares
Sistemas de adquisición de datos de baja tensión
PDAs
