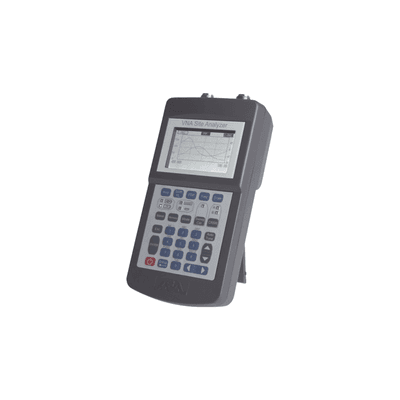

Analizador de Redes Vectorial para Sitio, SWR, RL, FDR y Analizador de Espectro, 100 kHz-1.5 GHz, Doble Puerto de Salida con N Hembras.
Características
- Analizador de redes vectorial 100 kHz-1.5 GHz
- Doble puerto de medición S11 y S21
- Pantalla VGA retroiluminada con colores personalizables
- 50 espacios de memoria para guardar datos
- Baterías NiMH recargables con 4 horas de uso
- Comunicación USB 2.0 con software incluido
- ver más
Modelo: 6050-5100
Marca: AEA
Q 84,756.04
Precio sujeto a cambios.
Equipos Relacionados
Analizador de Redes Vectorial para Sitio 100 kHz-1.5 GHz, conectores N Hembra
- El Analizador de Sitio VNA viene dispuesto con juego completo de puertos de medición S11 y S21 para aplicarse en mediciones como Analizador de Redes Vectorial, Analizador de espectro, Generador de Rastreo, FDR (Reflectómetro en el Dominio de Frecuencia), SWR y Pérdida por Retorno.
- Cuenta con pantalla retro-iluminada a todo color con una excelente legibilidad a la luz del día.
- 50 espacios de memoria para guardar gráficos y recuperarlos en el Analizador de Sitio o cargarlos en una PC con el software 'Site Analyzer PC Vision'™ (incluido).
- Incluye baterías re-emplazables de 'AA' NiMH para 4 horas de funcionamiento continuo.
- Menús de fácil navegación, configuraciones de color y pantallas gráficas de medición personalizadas por el usuario.
- El analizador de sitios VNA contiene líneas límite seleccionables por el usuario y un botón reversible a la vista para seleccionarlo como medidor de SWR/Pérdida de Retorno y localizar el mejor SWR o Pérdida por Retorno de las antenas.
- Su facilidad de operación hace flexible al Analizador 'Liberator' tanto para el principiante como a nivel ingeniero el usarlo con un mínimo de entrenamiento.
- Las comunicaciones a PC se realizan a través de USB-2 (cable incluido).
- El soporte técnico incluye: capacitación de usuario PPT (.ppt) y soporte técnico gratuito durante la vida útil del instrumento.
Especificaciones
- Funciones: Analizador de Redes Vectorial, SWR, Pérdida por Retorno, FDR, Analizador de Espectro, Magnitud Z, ángulo Z, Magnitud Gamma y Ángulo Gamma
- Rango de frecuencia: 100 kHz - 1500 MHz
- Sintonización / Resolución de pantalla: 1 kHz
- Frecuencia de Actualización: 2.5 veces / segundo
- Pantalla de frecuencia: 250 puntos
- Velocidad de medición: 5 ms / punto de datos
- Mediciones FDR: DTF, final del cable y RL de Antena
- Rango FDR: 0 a > 5000 ft (0 a > 1524 m)
- Resolución Mínima: 0.5% de la escala
- Exactitud FDR: 0.5% de la escala
- Potencia de salida: ~ 0 dBm @ 50 Ohm
- Rango de potencia de entrada: -100 dBm a +30 dBm
- Rango de impedancia: 10 a 1000 ohm, por fábrica 50
- Escalas de impedancia del diagrama: 8 escalas de 10 a 2 K ohm
- Formatos de impedancia (S11): Resistencia, Reactancia, Z Total
- Precisión de impedancia: +/- 1 Ohm
- Escalas de trazado de ángulo de fase: +/- 5 a +/- 180 grados
- Formatos de ganancia (S21): Log, Linear ó Fase
- Precisión de ganancia: +/- 1 dB
- Resolución del Analizador de Espectro: 30 kHz - 3 MHz
- Conectores de RF: Tipo 'N' hembras
- Requisitos de alimentación: 13.8-20 Vcc a 800 mA mín. ó 8 AA NiMH, o Alcalina
- Tamaño: 216 mm x 109 mm x 57 mm
- Peso: 1 kilogramo, con estuche y baterías
- Garantía: 2 años
Características
- Líneas límite seleccionables por usuario para seleccionar de un vistazo en el modo SWR/Pérdida por Retorno
- La sintonización automática con un solo botón localiza el mejor SWR o Return Loss de la antena
- Analizador de Espectro con Generador de Rastreo
- Visualización de doble escala en el modo Generador de Rastreo
- Reflectómetro de Dominio de Frecuencia (FDR)
- Medición de Pérdida por Retorno y Falla a Distancia en una prueba para evaluar el desempeño del cable y la Antena como un sistema completo
- Formatos de Impedancia Resistencia y Reactancia
- Software Site Analyzer PC Vision™ y cable USB-2 incluidos
- Operación completa del instrumento a través del software PC Vision
- La memoria interna puede contener hasta 50 espacios y configuraciones
- Pantalla de color retroiluminada VGA de un cuarto (combinación de colores seleccionable por el usuario)
- Pantalla numérica grande en modo CW
Beneficios
- Pruebas económicas del sistema de antenas multifunción
- Fácil Ajuste de Duplexers y Filtros Notch
- Tiempo de respuesta muy rápido en modo de visualización gráfica
- Guarde, recupere y cargue los resultados de la prueba en una PC
- Cambie rápidamente entre VNA, SWR y Return Loss
- Los colores se pueden personalizar para una mejor visualización
- El diseño 'Belt Friendly' hace que sea fácil de llevar en el sitio
- Tiene la opción 'Cable nulo' para eliminar el cable de prueba o la línea de alimentación
- Las baterías NIMH totalmente recargables son comercialmente reemplazables
Accesorios incluidos
- Analizador de sitio VNA
- Terminales (Corto circuito y 50 Ohm)
- 8 baterías 'AA' de NiMH (instaladas)
- Estuche para cinturón con correa de hombro removible
- Cable USB
- Adaptador de CA
- Guía de inicio rápido
- Guía Básica
- CD con manual de instrucciones
- Entrenamiento PPT (.ppt)
- Software 'Site Analyzer PC Vision'
Accesorios opcionales
- Adaptador N a SMA y Juego de Terminadores
- Adaptador N a BNC
- Terminadores BNC, Corto-circuito y Carga 50 Ω
- Adaptadores de N a TNC
- Adaptadores de N a SO-239 (UHF)
- Juego de terminales N hembra, Corto-circuito y Abierto
- Juego de terminadores de 3 vías, Abierto, Corto-circuito y Carga de 50 Ω
- Adaptador / Cargador de vehículo
- Estuche ligero
- Estuche rígido
*Pregunte por disponibilidad
