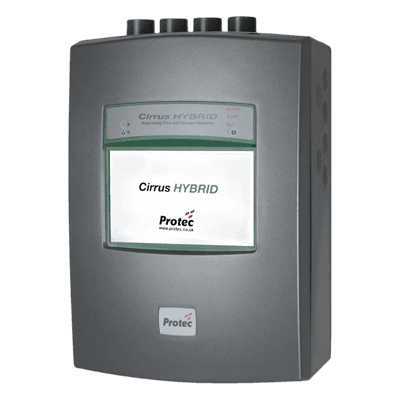

Cirrus Hybrid

Detección avanzada en aspiración. La tecnología más sensible en el mercado

La historia nos dice que, en realidad, solo hay dos tipos de tecnología de detección por aspiración. Estas tecnologías son la detección por aspiración de 'cámara de nube' que identifica partículas de fuego ópticamente invisibles y la detección por aspiración 'óptica' con láser o LED que identifica pequeñas cantidades de humo visible. Cirrus HYBRID es el único detector de aspiración disponible para identificar las partículas de fuego ópticamente invisibles mediante el uso de la tecnología única de 'Detección de cámara de nube' (CCD). Dependiendo de los materiales que se queman, particularmente en las muchas aplicaciones modernas para sistemas de detección por aspiración, algunos incendios arden con solo una pequeña cantidad de humo visible, mientras que otros arden con mayores volúmenes de humo visible. Cirrus HYBRID también detecta estos tipos de incendios 'más humeantes' de amplio espectro. La detección de humo de advertencia temprana (EWSD) se proporciona utilizando 'detectores de cámara de dispersión' (SCD) ópticos de alto rendimiento que identifican partículas de humo pequeñas y grandes que ingresan al detector. Al utilizar los dos métodos más efectivos de tecnologías de sistemas de aspiración (CCD y EWSD) en un solo detector, el detector Cirrus HYBRID proporciona un dispositivo capaz de detectar fuego y humo en la gama más amplia de tipos de fuego. Sin embargo, lo que hace que este concepto totalmente nuevo y genuinamente único en la tecnología de detección de incendios y humo por aspiración sea tan diferente es que estas dos tecnologías funcionan de forma independiente entre sí y, mediante el uso de algoritmos complejos, también interactúan juntas para proporcionar una toma de decisiones de alarma realmente inteligente. . El resultado de esta sinergia de tecnologías es un dispositivo que puede verificar las verdaderas condiciones de alarma en la mayor variedad de tipos de incendios. Un resultado adicional e igualmente importante de esta sinergia de tecnologías es la discriminación de alarmas no deseadas o falsas que históricamente han plagado a tantos detectores ópticos únicamente por aspiración.

Caracteristicas

• Tecnología de cámara de niebla como detección primaria única en el mercado
• Detector de cámara de dispersión optico como detección secundaria.
• Señal de alarma inteligente e independiente
• El mayor rango de sensibilidad de cualquier detector de aspiración 0% obs/min - 20% obs/min
• Híbrido 'Señal inteligente' para verificar y discriminar falsas alarmas
• Pantalla LCD táctil multifunción a color de 7'
• Transmisión de cámara en vivo de hasta 6 cámaras IP a color
• Función de fallas animadas en pantalla

Especificaciones Electricas

• Voltaje 20-29 VDC
• Consumo 16.8 W
• Consumo electrico 500 mA con el soplador al 30% - 700 mA con el soplador al 100%
• IP Rating  IP30
• Indicadores de alarma Pre- alarma, Fuego 1, Fuego 2, Fuego

• El detector tiene una cobertura aproximada de 5,000 metros cuadrados (54,000sq ft).
• Aproximadamente 90m de largo por tubería (depende del calculo por el software)
• Para proteger espacios abiertos, los puntos de aspiración se colocan cada 9 metros (30ft), cuando se tiene una altura no mayor a 9 metros. Cuando la altura es mayor a 9 metros, los puntos de aspiración son cada 4.5 metros.

• Para proteger ventilas, aires acondicionados, HVAC o el interior de ductos, los puntos de muestreo son cada 15cm – 30cm

• Para plafones se coloca un capilar que vaya desde la tubería hasta el techo falso. Habría que saber que distancia hay desde le techo real hasta el techo falso para realizar los cálculos.
