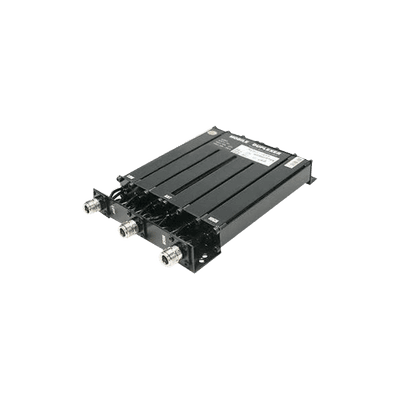

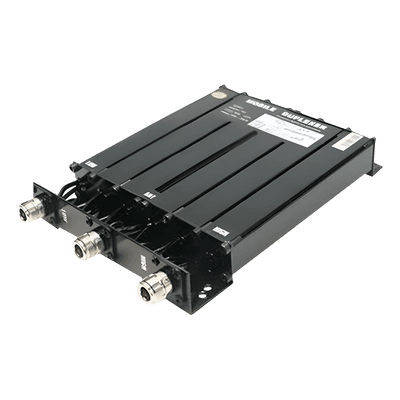

--DESCONTINUADO--Duplexer Compacto de Rechazo de Banda, 450-470 MHz, 6 cavidades, 50 Watt.

--DESCONTINUADO--Duplexer Compacto de Rechazo de Banda, 450-470 MHz, 6 cavidades, 50 Watt.
--DESCONTINUADO--Duplexer Compacto de Rechazo de Banda, 450-470 MHz, 6 cavidades, 50 Watt.

Modelo: 633-6A-2N

Marca: RFS

Q 18,698.42

Precio sujeto a cambios.
Solicitar cotización
RFS

Descargas

Estado del Producto

  • Condición: DESCONTINUADO

Características Principales

  • 6 cavidades de resonadores
  • Separación de frecuencias de 4.5 a 8 MHz
  • Pérdida por inserción máxima de 1.2 dB
  • Aislamiento entre Tx-Rx de 80 dB
  • Potencia máxima de entrada de 50 W

Especificaciones Eléctricas

  • Banda de Frecuencia: 450-470 MHz
  • Separación Tx-Rx: 5.0 MHz
  • Aislamiento Tx-Rx: ≥75 dB
  • Pérdida por Inserción: 1.4 dB
  • Potencia Máxima: 50 W
  • Rechazo de Banda: 75 dB
  • VSWR Máximo: 1.3:1 (50Ω)

Especificaciones Mecánicas

  • Tipo: Duplexer Compacto
  • Conectores: N Hembra (opcional BNC Hembra)
  • Material: Aluminio Iridiado
  • Resonadores: Cobre plateado
  • Aislamiento: Teflón (UHF)
  • Cables: Semirrígidos de baja pérdida
  • Dimensiones: 31.8 x 157 x 228 mm
  • Peso: 1.7 kg (3.5 lb)

Especificaciones de Temperatura

  • Rango de Operación: -30°C a +60°C (-22°F a +140°F)
  • Estabilidad: Mínimo corrimiento de frecuencia por cambios de temperatura

Características de Diseño

  • Carcaza de aluminio 6063-T6 extruido
  • Recubrimiento adicional para protección
  • Cables de interconexión con blindaje sólido
  • Diseño compacto para minimizar espacio requerido

Beneficios del Diseño

  • Máxima performance del sistema gracias a su baja pérdida
  • Mínima interferencia por alto aislamiento
  • Resonadores capacitivos de alta precisión
  • Construcción robusta para entornos exigentes

Aplicaciones

  • Sistemas de comunicación móvil UHF
  • Estaciones base con requerimientos de aislamiento elevado
  • Sistemas donde se requiere mínimo espacio
  • Entornos con amplia variación de temperatura

Notas Importantes

  • Especificaciones basadas en separación de 5 MHz
  • Consultar disponibilidad actual
  • Todas las especificaciones están sujetas a confirmación al momento del pedido
