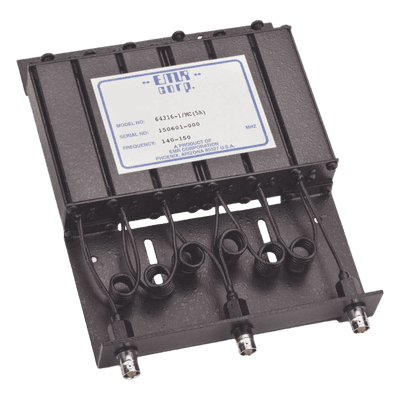

Duplexer de Rechazo de Banda / 140-150 MHz / 4.6-6 MHz Sep. Tx-Rx / 50 W / BNC Hembra / 1.2'x6'x8.5' (3.9'x19.7'x27.9' cm)
Características
- Aislamiento Tx-Rx de 70 dB mínimo para operación limpia
- Pérdida por inserción típica de solo 1.2 dB
- VSWR máximo 1.25:1 para excelente adaptación de impedancia
- Construcción en cobre plateado, teflón y aluminio
- Diseño compacto con 6 cavidades de 1 pulgada
- Conector BNC hembra con opción N hembra bajo pedido
- ver más
Modelo: 64316-1/MC(5A)
Marca: EMR CORPORATION
Q 10,892.66
Precio sujeto a cambios.
Descargas
Duplexer de rechazo de banda diseñado para operar en el rango de 140-150 MHz, ideal para sistemas de comunicación bidireccional que requieren compartir una sola antena entre transmisor y receptor. Ofrece una separación de frecuencia Tx-Rx configurable entre 4.6 y 6 MHz, garantizando un aislamiento mínimo de 70 dB para evitar interferencias mutuas. Su construcción con materiales de alta calidad y su formato compacto de seis cavidades lo hacen apto para instalaciones en espacios reducidos sin sacrificar rendimiento eléctrico.
Características Principales
- Aislamiento Tx-Rx: 70 dB (mínimo) / 80 dB (típico)
- Pérdida por inserción: 1.2 dB (típico)
- VSWR máximo: 1.25:1
- Impedancia nominal: 50 Ω
- Potencia máxima de RF: 50 W
- Conectores RF: BNC hembra (opción N hembra bajo pedido especial)
Especificaciones Técnicas
Eléctricas
Rango de frecuencia: 140-150 MHz
Separación Tx-Rx: 4.6 a 6 MHz
Potencia máxima: 50 W
Aislamiento Tx-Rx: 70 dB (mín.) / 80 dB (típ.)
Pérdida por inserción: 1.2 dB (típico)
VSWR (máx.): 1.25:1
Impedancia: 50 Ω
Mecánicas
Tamaño de cavidad / Cantidad: 1' / 6 cavidades
Dimensiones: 1.2' x 6' x 8.5' (30 x 152 x 216 mm)
Peso: 5 lbs (2.3 kg)
Acabado: Negro
Material: Cobre plateado, teflón y aluminio
Conectores: BNC hembra (opción N hembra bajo pedido especial)
