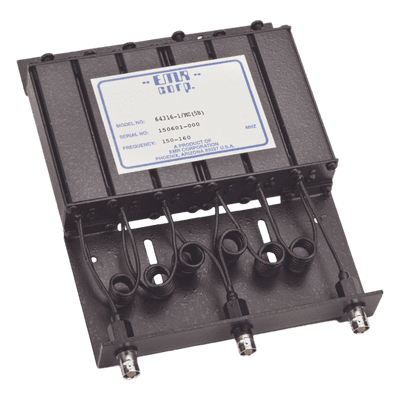

Duplexer Compacto / 150-160 MHz / 4.6-6 MHz Sep. Tx-Rx / 50 W / BNC Hembra / 11 x 5.5 x 6.5 in
Características
- Aislamiento Tx-Rx de 70 dB mínimo para alta selectividad
- 6 cavidades con resonadores de cobre plateado
- Pérdida por inserción máxima de 1.2 dB
- Construcción con blindaje de aluminio y cables semirrígidos
- Operación estable de -40°C a +70°C
- Diseño compacto para montaje en rack
- ver más
Modelo: 64316-1/MC(5B)
Marca: EMR CORPORATION
Q 10,892.66
Precio sujeto a cambios.
Descargas
Duplexer compacto de rechazo de banda diseñado para sistemas de comunicación de dos vías en la banda de 150-160 MHz. Integra 6 cavidades con resonadores de cobre plateado y aislamientos de teflón, ofreciendo aislamiento Tx-Rx de 70 dB mínimo (80 dB típico) con separación de frecuencias de 4.6 a 6 MHz. Su construcción con blindaje de aluminio, cables semirrígidos de baja pérdida y diseño para montaje en rack lo hacen ideal para repetidores de radio y estaciones base que requieren rendimiento confiable en condiciones ambientales extremas.
- Aislamiento superior entre canales de transmisión y recepción
- Baja pérdida por inserción para máxima eficiencia de potencia
- Estabilidad térmica con mínimo corrimiento de frecuencia
- Conectores BNC hembra estándar (opcional N hembra)
Eléctricas
Frecuencia: 150-160 MHz
Sep. Tx-Rx: 4.6-6 MHz
Pérdida inserción: ≤1.2 dB
Aislamiento: 70 dB min / 80 dB típ
Impedancia: 50 Ω
VSWR: ≤1.2:1
Potencia máx: 50 W
Conectores: BNC hembra (opt. N hembra)
Mecánicas
Resonadores: cobre plateado
Aislamientos: teflón
Cables: semirrígidos baja pérdida
Blindaje: cavidades aluminio
Peso: 3.6 kg (8 lb)
Dimensiones: 280 x 140 x 165 mm
(11 x 5.5 x 6.5 in)
Ambientales / Aplicaciones
Temperatura: -40°C a +70°C
Mínimo corrimiento por temperatura
Aplicaciones:
• Sistemas comunicación dos vías
• Repetidores de radio
• Estaciones base de radio
