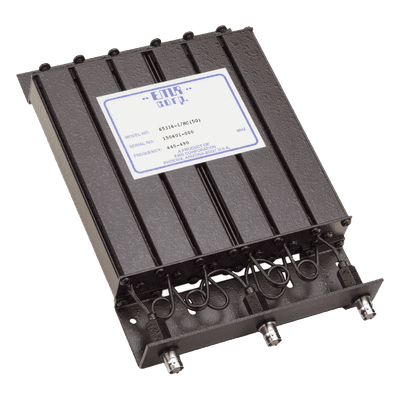

Duplexer de rechazo de banda diseñado para operación en el rango de 440-490 MHz con separación programable entre transmisión y recepción de 4.6 a 6 MHz. Su arquitectura de 6 cavidades con resonadores de cobre plateado garantiza estabilidad térmica superior y selectividad de frecuencia precisa. Con pérdida por inserción mínima de 1.2 dB y aislamiento de hasta 80 dB, este equipo optimiza el rendimiento de sistemas de radio en aplicaciones móviles y fijas donde el espacio y la confiabilidad son críticos. La construcción robusta soporta temperaturas extremas desde -30°C hasta +60°C.

Características Principales

• Aislamiento superior: 70 dB mínimo / 80 dB típico entre puertos Tx-Rx
• Baja pérdida por inserción de 1.2 dB para máxima eficiencia de potencia
• VSWR máximo de 1.25:1 garantiza matching de impedancia óptimo
• 6 cavidades con resonadores de cobre plateado y aislamientos de teflón UHF
• Separación mínima de 5 MHz entre frecuencias de operación
• Diseño compacto: 1.25 x 6 x 9.5 pulgadas (32 x 152 x 241 mm)
• Rango de temperatura operativa: -22 a 140 °F (-30 a +60 °C)
• Conectores BNC hembra estándar para fácil integración
