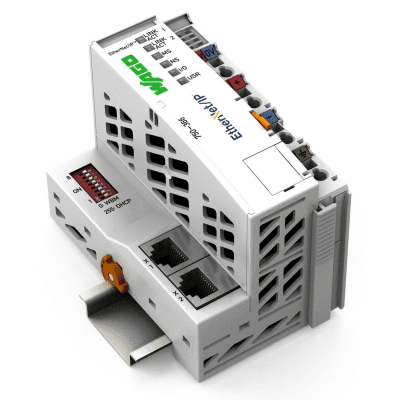

Par trenzado S-UTP; 100 Ω; cat. 5; 100 mm de longitud máxima de cable
Rendimiento de transmisión
Clase D según EN 50173
Número de módulos por nodo (máx.)
250
Número de módulos sin prolongación del bus de campo (máx.)
64
Imagen de proceso de entrada y salida (bus de campo) (máx.)
1020 words/1020 words
Tensión de alimentación (sistema)
24 VCC (-25 … +30 %); a través de conector enchufable (conexión CAGE CLAMP®)
Consumo de energía (alimentación de sistema de 5 V)
300mA
Corriente total (alimentación de sistema)
1,700mA
Tensión de alimentación (campo)
24 VCC (-25 … +30 %); a través de contactos de potencia
Corriente de entrada (típ.) a carga nominal (24 V)
480mA
Eficacia de fuente de alimentación (típ.) a carga nominal (24 V)
90%
Aislamiento
500 kV para sistema/campo
Indicadores
LED (LINK/ACT) verde: conexión de red por puertos 1 … 2; LED (MS, NS) rojo/verde: estado de nodo, red; LED (I/O) rojo/verde/naranja: estado de bus de datos local
Número de contactos de potencia salientes
3
Intensidad de corriente admisible (contactos de cuchilla)
10A
Datos de conexión
Tecnología de conexión: comunicación/bus de campo
EtherNet/IPTM: 2 x RJ-45
Tecnología de conexión: alimentación de campo
6 x CAGE CLAMP®
Tecnología de conexión: alimentación de sistema
2 x CAGE CLAMP®
Tecnología de conexión: configuración de dispositivos
1 x Conector macho; 4 polos
Tipo de conexión (1)
Alimentación de sistema/campo
Conductor rígido
0,08 … 2,5 mm² / 28 … 14 AWG
Conductor flexible
0,08 … 2,5 mm² / 28 … 14 AWG
Longitud de pelado
8 … 9 mm / 0.31 … 0.35 pulgadas
Datos geométricos
Anchura
62 mm
Altura
100 mm / 3.937 pulgadas
Profundidad
71,9 mm / 2.831 pulgadas
Profundidad desde el borde superior del carril DIN
