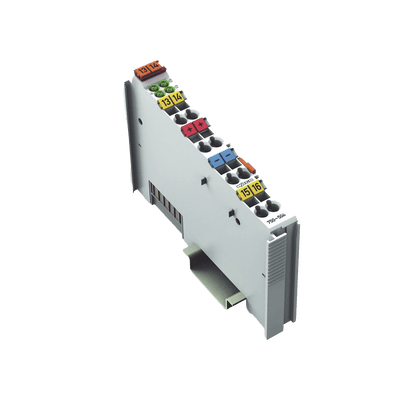

Modelo: 750-504
Marca: WAGO
| Número de salidas digitales | 4 |
| Número total de canales (módulo) | 4 |
| Tipo de señal | Digital |
| Tipo de señal de tensión | 24 VCC |
| Conexión de actuador | 2 x (2 conductores, 3 conductores); También debe utilizarse un módulo de distribución de potencial adecuado (p. ej., 750-614) para conectar otros actuadores. |
| Característica de salida | Conmutación positiva (PNP) |
| Corriente de salida por canal | 0.5A |
| Corriente de salida | Protegido contra cortocircuito |
| Frecuencia de conmutación (máx.) | 1 kHz |
| Tipo de carga | Carga resistiva, inductiva, lámpara |
| Disipación de energía por desconexión de carga inductiva (máx.) | 0.3J |
| Anchura de datos de salida (interna) (máx.) | 4Bit |
| Tensión de alimentación (sistema) | 5 VCC; a través de contactos de datos |
| Consumo de energía (alimentación de sistema de 5 V) | 10mA |
| Tensión de alimentación (campo) | 24 VCC (-25 … +30 %); a través de contactos de potencia (fuente de alimentación a través de contacto de cuchilla; transmisión a través de contacto elástico) |
| Consumo de energía, alimentación de campo (módulo sin carga externa) | 30mA |
| Aislamiento | 500 kV para sistema/campo |
| Indicadores | LED (A-D) verde: estado DO 1 … DO 4 |
| Número de contactos de potencia entrantes | 2 |
| Número de contactos de potencia salientes | 2 |
| Intensidad de corriente admisible (contactos de cuchilla) | 10A |
