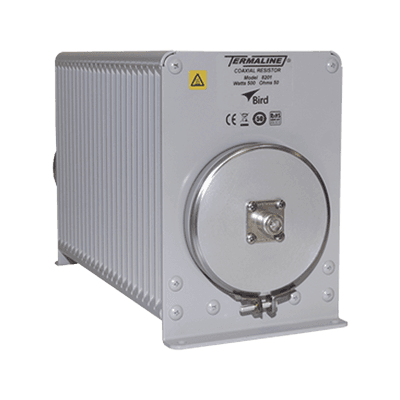

Carga Terminal Portátil de 500 Watt, 50 Ohm, Enfriada en Aceite Mineral, Conector N Hembra.

Carga Terminal Portátil de 500 Watt, 50 Ohm, Enfriada en Aceite Mineral, Conector N Hembra.
Carga Terminal Portátil de 500 Watt, 50 Ohm, Enfriada en Aceite Mineral, Conector N Hembra.

Modelo: 8201

Marca: BIRD TECHNOLOGIES

Q 58,136.49

Precio sujeto a cambios.
Solicitar cotización
BIRD TECHNOLOGIES

Descargas



     Carga Terminal Portátil de 500 Watt, 50 Ohm, Enfriada en Aceite Mineral, Conector N Hembra.

  • RF Load es una terminación de línea de transmisión coaxial de 50 ohm portátil, independiente y de propósito general que no requiere fuente de alimentación externa ni equipo adicional.
  • Proporciona una terminación precisa, confiable y prácticamente no reflejante para probar y sintonizar transmisores en condiciones libres de radiación.
  • La carga consiste esencialmente en una resistencia de tipo película cilíndrica sumergida en un refrigerante dieléctrico.
  • La resistencia, seleccionada individualmente por su precisión, está encerrada en una carcasa cónica especial que proporciona una reducción lineal en la impedancia de sobretensión directamente proporcional a la distancia a lo largo de la resistencia.
  • Esto produce una terminación de línea uniforme y prácticamente sin reflejos desde CC hasta 2,5 GHz.

      Características

  • Carga de banco portátil resistente para pruebas de RF de estación base de potencia media de hasta 2,5 GHz.
  • Refrigeración por convección asistida por aceite para un funcionamiento seguro y continuo de hasta 500 W de potencia nominal completa.
  • Conectores de cambio rápido (QC) para minimizar la necesidad de adaptadores al realizar mediciones críticas.
  • Carcasa de perfil bajo con asa para un funcionamiento sin problemas en los entornos más exigentes.

     Especificaciones

  • Modelo: 8201 (500 vatios, terminaciones RF refrigeradas por aceite).
  • Potencia nominal: 500 Watt continuos.
  • Rango de frecuencia y VSWR: CC a 1 GHz @ 1,1 máx., 1 GHz a 2,5 GHz @ 1,25 máx.
  • Rango de temperatura: -40 a + 45 °C
  • Refrigerante: 0.9 gal. (3,42 litros) Aceite Mineral Refinado.
  • Tipo de producto: Refrigerado por aceite.
  • Posición de funcionamiento: solo horizontal.
  • Conectores: N (Hem.)
  • Acabado: capa de polvo gris.
  • Dimensiones: 16-13/16' x 8-1/2' x 5-15/16' (LxAxA); 427 x 216 x 151 mm.
  • Peso: 21 libras. (9,5 kg).
