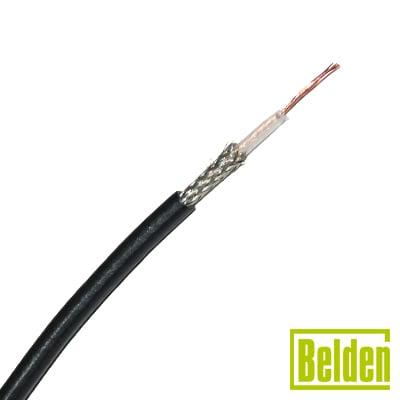

( Venta x metro ) Cable tipo RG-174/U, Blindaje al 90% con Malla de Cobre Estañada, Núcleo Trenzado de Acero en baño de Cobre y Aislante de Polietileno.
Características
- Blindaje al 90% con malla de cobre estañado
- Núcleo trenzado de acero en baño de cobre
- Aislamiento de polietileno de alta resistencia
- Impedancia de 50 ohmios para señal estable
- Atenuación baja: 1.9 a 19.0 dB/100ft según frecuencia
- Temperatura operativa de -40°C a +75°C
- ver más
Modelo: 8216
Marca: BELDEN
Q 53.52
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Características Generales
- Tipo: RG-174/U
- Conductor: Acero cobrizado trenzado (7x34) 26 AWG (.019')
- Aislamiento: Polietileno
- Blindaje: Malla de cobre estañado, 90% de cobertura
- Vaina Exterior: PVC
Características Físicas
- Diámetro Exterior: 0.110 in (2.79 mm)
- Peso: 8 lbs/1000 ft (0.016 kg/m)
- Rango de Temperatura: -40°C a +75°C
- Radio de Curvatura: 1 in (25.4 mm)
- Tensión Máxima: 21 lbs
Especificaciones Eléctricas
- Impedancia: 50 Ohm
- Factor de Velocidad: 66%
- Retardo: 1.54 ns/ft
- Inductancia: 0.077 µH/ft
- Capacitancia: 30.8 pF/ft
Atenuación
- 1 MHz: 1.9 dB/100 ft
- 10 MHz: 3.3 dB/100 ft
- 50 MHz: 5.8 dB/100 ft
- 100 MHz: 8.4 dB/100 ft
- 400 MHz: 19.0 dB/100 ft
Potencia Máxima
- 1 MHz: 976 W
- 10 MHz: 354 W
- 50 MHz: 197 W
- 100 MHz: 161 W
- 1000 MHz: 108 W
Cumplimiento Normativo
- UL: Style 1354
- RoHS II: Cumple (Directiva 2011/65/EU)
- RoHS: Cumple (Directiva 2002/95/EC)
- CE: Marcado
- ELV: Cumple (Directiva 2000/53/EC)
- WEEE: Cumple (Directiva 2002/96/EC)
- BFR: Cumple (Directiva 2003/11/EC)
- CA Prop 65: Cumple
- China RoHS: Cumple (Orden MII #39)
Tensión de Operación
- UL: 30 V RMS
- No UL: 1100 V RMS (Militar)
Resistencia
- Conductor DC: 97 Ohm/1000 ft
- Blindaje DC: 10.7 Ohm/1000 ft
Empaques Disponibles
- 100 pies - Negro
- 500 pies - Negro
- 1000 pies - Negro
* Precio por metro
