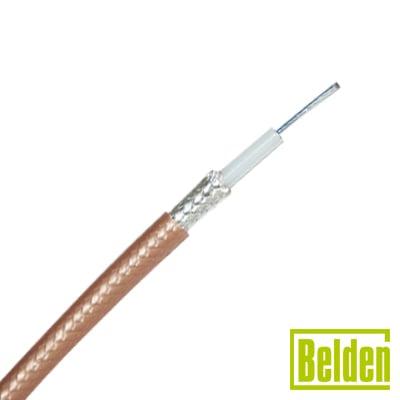

( Venta x metro ) Cable RG142BU con blindaje de doble malla con baño de plata 96%, aislamiento de TFE teflón.
Características
- Doble malla con 96% cobertura de cobre plateado
- Aislamiento de TFE Teflón para alta resistencia térmica
- Impedancia de 50 ohms y velocidad 69.5%
- Resistencia DC conductor 19.3 ohms/1000 ft
- Atenuación 1.1 dB/100 ft a 10 MHz
- Temperatura operación -70°C a +200°C
- ver más
Modelo: 83242
Marca: BELDEN
Q 409.44
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Características Generales
- Impedancia: 50 Ohms
- Factor de Velocidad: 69.5%
- Diámetro Exterior: 0.195 in (4.95 mm)
- Peso: 43 lbs/1000 ft (0.078 kg/m)
- Temperatura de Operación: -70°C a +200°C
- Radio de Curvatura Mínimo: 2 in (50.8 mm)
Construcción
- Conductor Interno: Calibre 18 AWG, cobre sólido plateado (.037')
- Aislamiento: TFE Teflón
- Blindaje: Doble malla de cobre plateado (96% de cobertura)
- Revestimiento Exterior: FEP (Fluorinated Ethylene Propylene)
- Color: Marrón Tinted
- Clasificación: Plenum (CMP, FT6)
Especificaciones Eléctricas
- Resistencia DC del Conductor: 19.3 Ohms/1000 ft
- Resistencia DC del Blindaje: 2.3 Ohms/1000 ft
- Capacitancia: 29.0 pF/ft
- Inductancia: 0.067 µH/ft
- Tensión Máxima: 150 V RMS
- Tensión Máxima Militar: 1400 V RMS
Atenuación (dB/100 ft)
Frecuencia
(MHz)
(MHz)
Atenuación
(dB/100 ft)
(dB/100 ft)
10
1.1
50
2.6
100
3.8
200
5.4
400
7.9
700
10.7
900
12.3
1000
13.1
2000
19.3
3000
24.2
5000
32.6
8000
43.2
Cumplimiento y Certificaciones
- UL 94 VW-1
- NFPA 262 FT6
- MIL-C-17G
- M17/158-00001
- RoHS 2002/95/EC
- WEEE 2002/96/EC
- ELV 2000/53/EC
- BFR 2003/11/EC
- CA Prop 65
- China RoHS MII Order #39
Notas Adicionales
- Versión sin SWR de RG-142
- Teflón® es marca registrada de DuPont
- Puede contener más de un tramo
- Longitud mínima de tramo: 25 pies
- Tensión máxima de tracción: 146 lbs
- Temperatura UL: 200°C
