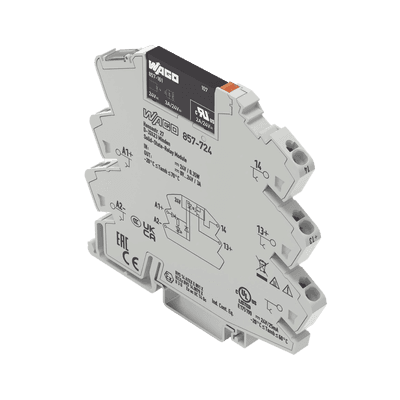

Módulo Relé Solid-State WAGO, 24 VCC, 3 A, Push-in CAGE CLAMP®, LED Indicador, IP20, Aislamiento Reforzado, Carril DIN-35, Certificaciones ATEX/IECEx

Módulo Relé Solid-State WAGO, 24 VCC, 3 A, Push-in CAGE CLAMP®, LED Indicador, IP20, Aislamiento Reforzado, Carril DIN-35, Certificaciones ATEX/IECEx
Módulo Relé Solid-State WAGO, 24 VCC, 3 A, Push-in CAGE CLAMP®, LED Indicador, IP20, Aislamiento Reforzado, Carril DIN-35, Certificaciones ATEX/IECExMódulo Relé Solid-State WAGO, 24 VCC, 3 A, Push-in CAGE CLAMP®, LED Indicador, IP20, Aislamiento Reforzado, Carril DIN-35, Certificaciones ATEX/IECExMódulo Relé Solid-State WAGO, 24 VCC, 3 A, Push-in CAGE CLAMP®, LED Indicador, IP20, Aislamiento Reforzado, Carril DIN-35, Certificaciones ATEX/IECExMódulo Relé Solid-State WAGO, 24 VCC, 3 A, Push-in CAGE CLAMP®, LED Indicador, IP20, Aislamiento Reforzado, Carril DIN-35, Certificaciones ATEX/IECEx

Características

  • Relé de estado sólido con corriente límite de 3 A
  • Tensión nominal de entrada 24 VCC con rango 18,8-31,2 V
  • Tiempo de encendido ≤100 µs y apagado ≤600 µs
  • Tecnología Push-in CAGE CLAMP® para conexión rápida
  • Aislamiento reforzado con rigidez dieléctrica 3,51 kVrms
  • ver más

Modelo: 857-724

Marca: WAGO

Q 962.11

Precio sujeto a cambios.
Solicitar cotización
WAGO

Descargas

857724

Especificaciones


WAGO modelo: 857-724

El módulo de relé de estado sólido WAGO 857-724 es un dispositivo de conmutación electrónico diseñado para aplicaciones industriales que requieren alta fiabilidad y larga vida útil. Opera con tensión nominal de entrada de 24 VCC y maneja corrientes de hasta 3 A en circuito de carga, con rango de tensión de salida de 0 a 30 VDC. Incorpora tecnología Push-in CAGE CLAMP® para conexión rápida y segura de conductores, y cuenta con aislamiento reforzado entre dispositivos contiguos para separación galvánica segura. Está certificado para uso en áreas peligrosas con homologaciones ATEX, IECEx, UKEx y CCC, además de cumplir con múltiples normativas internacionales de seguridad y compatibilidad electromagnética.

Características Generales

  • Tipo: Relé de estado sólido
  • Tensión nominal entrada: 24 VCC
  • Corriente máxima salida: 3 A
  • Tecnología conexión: Push-in CAGE CLAMP®
  • Indicador estado: LED amarillo
  • Montaje: Carril DIN-35
  • Color: Gris
  • Protección: IP20
  • Ancho módulo: 6 mm
  • Certificaciones: ATEX, IECEx, UKEx, CCC, UL, DNV, EAC
Características Eléctricas
  • Tensión nominal entrada UN: DC 24 V
  • Rango tensión entrada (bajo): DC 0 … 10 V
  • Rango tensión entrada (alto): DC 18,8 … 31,2 V
  • Corriente nominal entrada: 10 mA
  • Tipo circuito: Conexión 2 conductores
  • Corriente límite servicio continuo: 3 A
  • Corriente irrupción (máx.): 15 A / 0,01 s (AC resistiva)
  • Tensión nominal salida: DC 24 V
  • Rango tensión salida: DC 0 … 30 V
  • Caída tensión: ≤ 0.12 VDC
  • Corriente fuga: ≤ 1 µA
  • Corriente conmutación (mín.): 50 µA
  • Tiempo encendido: ≤ 100 µs
  • Tiempo apagado: ≤ 600 µs
  • Frecuencia conmutación: ≤ 350 Hz
Seguridad y Protección
  • Tensión asignada: 300 V
  • Categoría sobretensión: III
  • Grado ensuciamiento: 2
  • Rigidez dieléctrica: 3,51 kVrms (CA, 1 min)
  • Aislamiento control/carga: Aislamiento básico
  • Aislamiento dispositivos contiguos: Aislamiento reforzado
  • Aislamiento otros dispositivos: Aislamiento básico
  • Clase protección: IP20
Datos de Conexión
  • Tecnología conexión: Push-in CAGE CLAMP®
  • Conductor rígido: 0,34 … 2,5 mm² / 22 … 14 AWG
  • Conductor flexible: 0,34 … 2,5 mm² / 22 … 14 AWG
  • Conductor flexible con puntera: 0,34 … 1,5 mm² / 22 … 16 AWG
  • Longitud pelado: 9 … 10 mm / 0.35 … 0.39 pulgadas
Datos Físicos
  • Anchura: 6 mm / 0.236 pulgadas
  • Altura: 94 mm / 3.701 pulgadas
  • Profundidad: 81 mm / 3.189 pulgadas
  • Peso: 29,2 g
  • Color: Gris
  • Carga fuego: 0,552 MJ
Condiciones Ambientales
  • Temperatura operación: -20 … +70 °C
  • Temperatura almacenamiento: -40 … +70 °C
  • Temperatura procesamiento: -25 … +50 °C
  • Humedad relativa: 5 … 85 % (sin condensación)
  • Altitud operación máxima: 2000 m
Normativas y Certificaciones
  • Normas: EN 61000-6-2, EN 61000-6-3, EN 61373, EN 61010-2-201, UL 508, DNV
  • ATEX: DEKRA EXAM GmbH - EN 60079-0
  • CCC: CNEX - CNCA-C23-01
  • IECEx: DEKRA EXAM GmbH - IEC 60079-0
  • UKEx: WAGO GmbH & Co. KG - EN 60079-0
  • UL: Underwriters Laboratories Inc. - UL 508
  • EAC: TP TC 020/2011
  • DNV: DNV Germany GmbH - DNV-CG-0339
  • PRS: Polski Rejestr Statków
  • BV: Bureau Veritas S.A.
Datos Comerciales
  • eCl@ss 10.0: 27-26-15-03
  • eCl@ss 9.0: 27-26-15-03
  • ETIM 8.0: EC001504
  • ETIM 7.0: EC001504
  • PU (SPU): 25 (1) UDS
  • Tipo embalaje: Box
  • País origen: CN
  • GTIN: 4045454835552
  • Número arancel aduanero: 85365005000
Compatibilidad Ambiental
  • CAS-No.: 7439-92-1, 79-94-7
  • REACH Candidate List Substance: 2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol
  • Lead: Presente
  • RoHS Compliance: Compliant, With Exemption
  • RoHS Exemption: 7(a)
  • SCIP notification numbers: Disponibles para múltiples países de la UE
Contenido del Paquete
  • 1x Módulo relé de estado sólido WAGO 857-724
