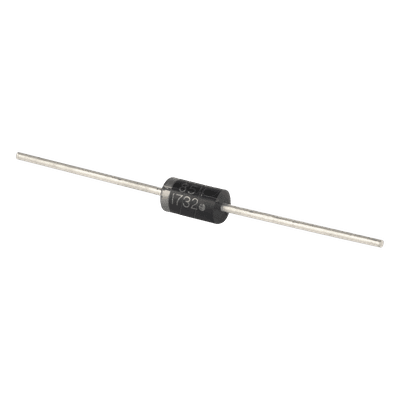

Diodo Rectificador / Recuperación Rápida / 3 A / 400 V PIV / DO-201AD / 100 ns
Características
- Recuperación inversa ultrarrápida de 100 ns típico
- Corriente de pico no repetitiva de 100 A
- Baja caída de tensión directa de 1.04 V típico
- Rango térmico extendido -65°C a +125°C
- Encapsulado axial epoxy moldeado robusto
- Dispositivo libre de plomo RoHS compatible
- ver más
Modelo: 863-MR854G
Marca: SYSCOM
Q 15.74
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Diodo rectificador de recuperación rápida diseñado para aplicaciones de conmutación de alta frecuencia donde los tiempos de recuperación inversa críticos determinan el rendimiento del sistema. Su arquitectura de semiconductor optimizada permite transiciones de bloqueo ultrarrápidas de 100 nanosegundos típicos, minimizando pérdidas por conmutación en fuentes de alimentación conmutadas, inversores y circuitos de recorte. El encapsulado axial DO-201AD proporciona disipación térmica eficiente y montaje mecánico estable en ambientes industriales exigentes. Compatible con procesos de soldadura sin plomo y certificado para operación en rango térmico militar extendido.
Características Principales
- Recuperación inversa ultrarrápida: 100 ns típico / 200 ns máximo
- Corriente promedio rectificada: 3.0 A
- Voltaje pico inverso repetitivo (VRRM): 400 V
- Corriente de pico no repetitiva (IFSM): 100 A
- Tensión directa típica: 1.04 V a corriente nominal
- Temperatura de unión operativa: -65°C a +125°C
- Encapsulado axial DO-201AD (Case 267-05) en epoxy moldeado
- Dispositivo libre de plomo (Pb-free)
Especificaciones Técnicas
Eléctricas — Rectificación
Corriente promedio rectificada (IO): 3.0 A
Voltaje pico inverso repetitivo (VRRM): 400 V
Voltaje de bloqueo DC (VR): 400 V
Voltaje RMS inverso (VR(RMS)): 280 V
Eléctricas — Conmutación
Tiempo recuperación inversa (trr): 100 ns típico / 200 ns máximo
Tensión directa (VF) a 3.0 A: 1.04 V típico / 1.25 V máximo
Corriente inversa (IR) a 25°C: 250 μA máximo
Corriente pico no repetitiva (IFSM): 100 A
Térmicas y Mecánicas
Temperatura unión operativa (TJ): -65°C a +125°C
Encapsulado: DO-201AD (Case 267-05)
Material encapsulado: Epoxy moldeado
Configuración: Axial, 2 terminales
Peso: Aproximado según especificación de fabricante
Cumplimiento Ambiental
Composición: Libre de plomo (Pb-free)
Directiva: Compatible RoHS
