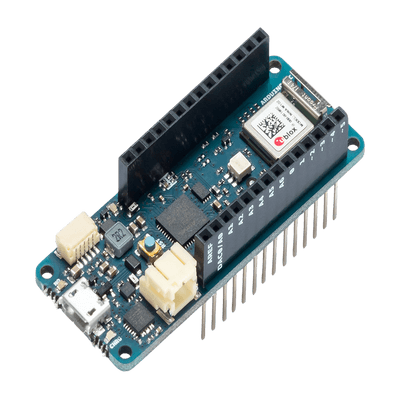

ARDUINO MKR WIFI 1010

Especificaciones

El MKR WiFi 1010 es una opción para que fabricantes o profesionales se inicien en Internet de las cosas (IoT). Utilizando el procesador Arm® Cortex®-M0 SAMD21 de 32 bits, también cuenta con el chip criptográfico ECC508 para mayor seguridad. La placa es parte de la familia MKR, donde se puede elegir entre una variedad de escudos para construir proyectos listos para usar con el mínimo esfuerzo.

Especificaciones Técnicas Detalladas

Procesador SAMD21G18A

• Arm® Cortex®-M0+ a 48 MHz
• 256 kB Flash
• 32 kB SRAM
• Power On Reset (POR) y Brown Out Detection (BOD)
• 12 canales DMA
• 12 canales event system
• 5x Timer/Counter de 16 bits
• 3x timer/counter de 24 bits con funciones extendidas
• RTC de 32 bits
• Watchdog Timer
• Generador CRC-32

Periféricos

• USB Full speed Host/Device con 8 endpoints
• 6x SERCOM (USART, I2C, SPI, LIN)
• Two channel I2S
• ADC de 12 bits a 350ksps (hasta 16 bits con oversampling)
• DAC de 10 bits a 350ksps
• External Interrupt Controller (hasta 16 líneas)

ATECC508 Crypto Chip

• Cryptographic co-processor con almacenamiento seguro de claves basado en hardware
• Almacenamiento protegido para hasta 16 claves, certificados o datos
• ECDH: FIPS SP800-56A Elliptic Curve Diffie-Hellman
• ECDSA: FIPS186-3 Elliptic Curve Digital Signature Algorithm
• Soporte para curva elíptica NIST standard P256
• SHA-256 & HMAC hash incluyendo off-chip context save/restore

Arduino Cloud

El MKR WiFi 1010 es compatible con la plataforma Arduino Cloud para construir proyectos de IoT.

IR A LA PLATAFORMA

Bluetooth®

Habilita Bluetooth® permitiendo implementar Bluetooth® en proyectos.

Especificaciones Bluetooth®:

• Bluetooth® BR/EDR: Max 7 Clients
• Bluetooth® Low Energy: Bluetooth® 5.0 dual mode
• Frecuencia: 2.4GHz, 79 canales (BR/EDR), 40 canales (BLE)
• Sensibilidad: -88 dBm
• Velocidad: Hasta 3 Mbit/s (BR/EDR), 1 Mbit/s (BLE)

DOCUMENTACIÓN BIBLIOTECA

Wi-Fi®

Conectividad Wi-Fi® mediante módulo NINA-W102 basado en ESP32 con firmware pre-certificado.

Especificaciones Wi-Fi®:

• IEEE 802.11b: hasta 11Mbit
• IEEE 802.11g: hasta 54Mbit
• IEEE 802.11n: hasta 72Mbit
• Frecuencia: 2.4 GHz, 13 canales
• Sensibilidad: 96 dBm
• Módulo: Nina W102 con CPU Tensilica LX6 dual core a 240MHz

Nota: Reprogramar el firmware del módulo inalámbrico invalidará la certificación de estándares de radio.

Especificaciones de Potencia y Operación

Alimentación

• Puede alimentarse via USB, headers o batería Li/LiPo
• Cargador de batería integrado BQ24125L con 92% eficiencia a 2A
• Carga autónoma de batería con 2.5-A Fast Charging
• Corriente mínima de carga: 512 mA
• Voltaje máximo entrada VIN: 5.5V
• Voltaje máximo entrada USB: 5.5V

Condiciones de Operación

• Temperatura operativa: -40°C a 85°C
• Solo soporta I/Os de 3.3V (NO es 5V tolerant)
• Pin 5V no suministra voltaje - conectado a entrada USB via jumper
• Soporta modo USB host solo si alimentado via pin VUSB y jumper cortocircuitado

Recuperación y Programación

• Bootloader integrado para flashing via USB
• Modo bootloader: double-tapping reset button después de power up
• Compatible con Arduino Desktop IDE y Arduino Cloud Editor
• Plugin simple para Arduino Cloud Editor

Recursos técnicos

Certificaciones

• Declaration of Conformity CE DoC (EU)
• Conformidad EU RoHS & REACH
• Conflict Minerals Declaration
• FCC Caution

Aplicaciones

• Prototipado IoT
• Redes de sensores conectadas a router
• Dispositivos BLE enviando datos a celular
• Escenarios básicos de aplicación IoT
