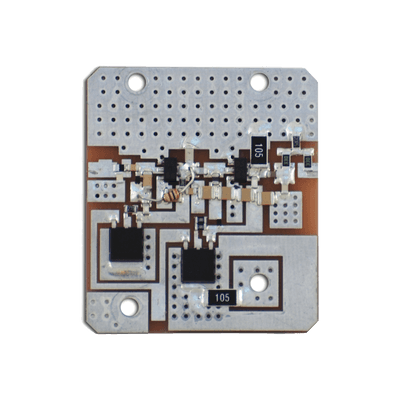

Tarjeta Pre-Amplificadora de RF para el Multiacoplador TWR8-150 de TELEWAVE.
Características
- Rango de frecuencia 132-174 MHz
- Ganancia ajustable hasta +18 dB
- Aislamiento entre puertos 20 dB (mínimo)
- Figura de ruido 2.5 dB (típico)
- Alimentación AC/DC flexible (120V AC estándar)
- Diseño compacto 17.8 x 48.3 x 7.6 cm
- ver más
Modelo: AF024
Marca: TELEWAVE, INC
Q 14,999.53
Precio sujeto a cambios.
Descargas
Descripción General
Tarjeta Pre-Amplificadora de RF para el Multiacoplador TWR8-150 de TELEWAVE, diseñada para alimentar múltiples receptores desde una antena común, reduciendo costos y carga en torres, mientras proporciona calidad de señal consistente, aislamiento de salida e incremento de nivel de señal.
Características
- Rango de frecuencia: 132-174 MHz
- Impedancia: 50 ohms
- Ganancia: Hasta +18 dB
- Aislamiento entre puertos: 20 dB (min), 25 dB (típico)
- Figura de ruido: 2.5 dB (típico)
- Rango de temperatura: -40°C a +60°C
- Conectores: Entrada N Hembra, Salida N o BNC Hembra (opcional)
Especificaciones Adicionales
- Intercepto de tercer orden: +36 dBm
- Intermodulación: -130 dB para entrada de -30 dBm
- Puerto de muestra: -20 dB
- VSWR típico: 1.3:1
- Requisitos de alimentación: AC 120 VAC (estándar), 220/240 VAC (opcional), DC +11.5 a +15 VDC (revertir poder), +12 a +24 VDC (directo al preamplificador)
- Dimensiones: 7' x 19' x 3' (17.8 x 48.3 x 7.6 cm)
- Peso: 5.5 lb (2.5 kg)
Especificaciones por Modelo
| Modelo | Frecuencia | Puertos | Ancho de Banda | Ganancia | Notas |
|---|---|---|---|---|---|
| TWR8-150 | 132-174 MHz | 8 | 42 MHz | 0-18 dB | Todas las notas aplicables |
Especificaciones Comunes
- Impedancia / VSWR (típico): 50 ohms / 1.3:1
- Aislamiento RX-RX: 20 dB (min), 25 dB (típico) para 30-174 MHz; 25 dB (min), 30 dB (típico) para 216-960 MHz
- Figura de ruido: 2.5 dB (típico)
- Intercepto de tercer orden: +36 dBm
- Intermodulación: -130 dB para entrada de -30 dBm
- Puerto de muestra: -20 dB
- Rango de temperatura: -40°C a +60°C
- Requisitos de alimentación: AC 120 VAC (estándar), 220/240 VAC (opcional), DC +11.5 a +15 VDC (power reverting), +12 a +24 VDC (directo al preamplificador)
- Conectores: Entrada N Hembra, Salida N o BNC Hembra (opcional)
- Dimensiones: 7' x 19' x 3' (17.8 x 48.3 x 7.6 cm)
- Peso: 5.5 lb (2.5 kg)
Notas Importantes
- Todos los puertos no utilizados deben terminarse con resistencias de 50 ohms. El TWL-01 está disponible para este propósito.
- La ganancia del panel se mide desde el puerto de entrada a cualquier puerto de salida. La ganancia se ajusta en fábrica según los requisitos del sistema. La ganancia estándar es de 6 dB si no se especifica.
- El rango de sintonía y el ancho de banda varían según la banda de frecuencia y los componentes del sistema.
- Las frecuencias exactas y la ganancia del sistema deben especificarse al momento del pedido.
Aplicaciones
La Tarjeta Pre-Amplificadora de RF para el Multiacoplador TWR8-150 de TELEWAVE se utiliza para alimentar múltiples receptores desde una antena común, reduciendo costos y carga en torres, mientras proporciona calidad de señal consistente, aislamiento de salida e incremento de nivel de señal. Los paneles Telewave están completamente blindados, y cada panel tiene una entrada balanceada con red de adaptación para asegurar un ancho de banda suficiente para cubrir toda la banda comercial o de seguridad pública.
Opciones y Compatibilidad
- Opciones de alimentación: 120 VAC (estándar), 220/240 VAC (opcional), +12 a +24 VDC
- Opción de respaldo de batería en entrada DC para operación ininterrumpida durante fallos de energía (no incluye salida de carga)
- Disponible en versiones compactas 1R y 2R con 8 o 16 canales en 1 unidad de rack (1.75' H), o hasta 32 canales en panel de 3.5'
