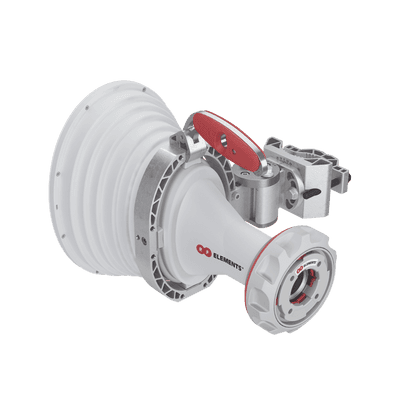

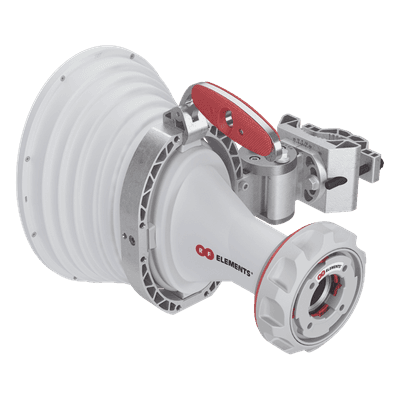

Modelo: AH2030-TP
Marca: RF ELEMENTS
Las antenas asimétricas TwistPort proporcionan una forma de haz asimétrica y un conector TwistPort ™ (TP) que cambia el juego. Las antenas de TP asimétricas proporcionan un excelente rechazo del ruido, la escalabilidad de la red y el aumento del rendimiento. Al proporcionar una forma de haz específica, una mayor ganancia de antena y un excelente rechazo del ruido, las antenas de cuerno asimétricas TP complementan las exitosas antenas de cuerno simétricas.
Las antenas de TP asimétricas tienen una forma de haz única. La sección transversal del haz a la vista del orificio es elíptica: ancha en azimut y estrecha en el plano de elevación. Esto es útil para despliegues donde la forma de haz asimétrica ofrece una mejor cobertura.
Las antenas de TP asimétricas tienen lóbulos laterales comprimidos de forma natural: enfocan la energía en un solo haz principal. La ausencia de lóbulos laterales permite una excelente inmunidad al ruido de las antenas de bocina asimétrica TP.
Eficiencia del haz: 95% (haz principal definido hasta el primer nulo). Relación frontal/posterior: 35 dB.
El patrón de radiación de las Antenas de Cuerno Asimétrico es stable en todo el rango de frecuencias.
Rango de frecuencia operativa: 5180 - 6000 MHz. Ganancia especificada: 20.5 dBi.
Las antenas de bocina asimétrica TP tienen patrones de haz horizontales y verticales equilibrados. Los haces de H + V equilibrados son muy difíciles de conseguir para una antena con forma de haz asimétrico y esta es el área donde fallan todos los productos competitivos en el mercado. Las vigas balanceadas de H + V son una característica crítica para el rendimiento del enlace.
Ancho del haz a -3 dB: Azimuth H 21° / V 21°, Elevación H 15° / V 15°. Ancho del haz a -6 dB: Azimuth H 30° / V 30°, Elevación H 20° / V 20°.
Las antenas asimétricas de bocina TP proporcionan una mayor ganancia en comparación con las antenas simétricas de bocina TP con el mismo ancho de haz de azimut. Las antenas de TP asimétricas cubren un rango de frecuencias ultra-ancho: 5180-6000 MHz con excelente rendimiento VSWR.
Las antenas principales del sector de parches tienen un patrón de radiación extremadamente amplio en azimut y extremadamente plano en el plano de elevación. Si se despliega un AP en una torre alta, los clientes cerca de la torre sufren un nivel bajo de señal de AP. Las antenas asimétricas de bocina TP brindan valiosos grados adicionales en el ancho del haz de elevación, reduciendo la zona nula a la vez que preservan el aumento de la ganancia para un rendimiento de largo alcance.
Las antenas de TP asimétricas tienen lóbulos laterales naturalmente reducidos y radiación en la espalda extremadamente baja. Las antenas asimétricas de bocina TP son perfectas para grupos de sectores de alta densidad con exigentes requisitos de ubicación conjunta.
Las antenas RF Elements® Horn TP ofrecen opciones de escalabilidad extraordinarias. Las antenas de TP asimétricas son una nueva adición a la caja de herramientas. Rendimiento de haz único, patrones de radiación precisos y aumento de la capacidad de ampliación del sistema de empuje aún más.
Las antenas de TP asimétricas cuentan con nuestro conector TwistPortTM que cambia la industria, un puerto de guía de onda de cierre rápido con patente pendiente. TwistPortTM prácticamente no tiene pérdidas: no hay conectores o cables coaxiales que atenúen la señal. Conectar radios es ingeniosamente simple - 'girar y bloquear' - ¡con una sola mano!
La amplia gama de adaptadores TwistPort TM permite la conexión de las radios conectoras más populares de terceros proveedores, como UBNTTM, MimosaTM, MikroTikTM o Cambium NetworksTM, directamente a cualquier antena habilitada para TwistPortTM.
Las antenas de TP asimétricas tienen un cuerpo de aluminio sólido, construido para durar y resistir cualquier condición climática. Utilizamos los materiales más adecuados: aluminio fundido, estampado y extruido; Acero inoxidable, plástico ABS de alta calidad y polietileno de alta densidad.
Protección ambiental: IP55. Temperatura operativa: -35°C hasta +60°C (-31°F hasta +140°F). Supervivencia al viento: 160 km/h (100 mi/h). Carga de viento: 71/49 N - Delantero/Lateral a 160 km/h. Área proyectada efectiva: 580/404 cm² - Delantero/Lateral.
Las antenas de TP asimétricas cuentan con un innovador sistema de montaje. El soporte está separado de la antena, lo que hace que la instalación y el ajuste sean rápidos y fáciles.
Función BeamSwitch™: permite el montaje de la antena con una rotación de 90° intercambiando la posición del mango y el soporte, proporcionando la opción de ancho de haz de 20° de azimuth y 30° de elevación. Diámetro del polo de montaje: 40-80 mm (1.5-3.1 pulg), recomendado lo más cerca posible a 80 mm (3.1 pulg). Ajuste mecánico: ± 20° Elevación, ± 20° Azimuth.
Primero instale el soporte en el poste. El soporte del poste es reversible: se puede montar en el lado izquierdo o derecho de la antena.
Simplemente deslice la antena en el soporte y ajuste la elevación y el azimut. Apretar los tornillos para terminar la instalación. Solo se necesita una herramienta para toda la instalación.
Dimensiones: 385 mm (15.2 pulg) de largo × 76 mm (14.8 pulg) de ancho × 218 mm (8.6 pulg) de alto.
Peso: 4.2 kg (9.2 lbs) – unidad singular; 6.3 kg (13.8 lbs) – unidad singular incl. paquete.
Embalaje: Unidad Singular Al por menor: 483 × 334 × 235 mm (19.0 x 13.1x 9.2 pulg).
Premios: Antenas horn asimétricas recibieron los premios WISPA Producto del año 2019, 2020 y 2021.
Materiales específicos: Plástico ABS Resistente UV, Policarbonato, HDPE, Aluminio, Acero inoxidable.
Área proyectada efectiva: 580/404 cm² (89.9/62.6 pulg²) - Delantero/Lateral.
