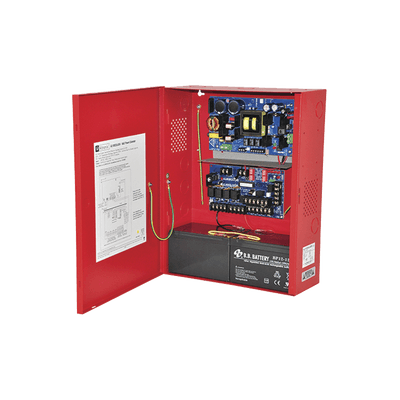

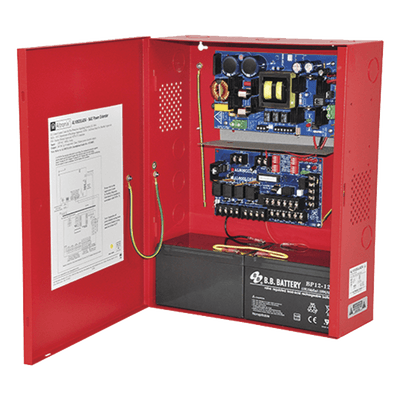

La extensora de circuitos NAC proporciona alimentación supervisada de 24 VCC para sistemas de alarma contra incendio, permitiendo la expansión de circuitos de señalización desde un panel de control FACP. Integra dos entradas de disparo de contacto seco para activación remota y ofrece configuración flexible de salidas en Clase A Estilo Z o Clase B Estilo W según los requerimientos de la instalación. La unidad incluye protección térmica y de cortocircuito con rearme automático en cada salida, además de un cargador incorporado para mantener baterías de respaldo selladas. La salida auxiliar independiente de 1 A permite alimentar dispositivos periféricos, mientras que el relé de supervisión de fallo de CA notifica condiciones anómalas de energía.

Características Generales

• Entrada: 120 VAC, 60 Hz, 5 A
• Salida principal limitada Clase 2: 24 VDC @ 10 A totales (máx. 2.5 A por salida)
• Salida auxiliar independiente: 24 VDC @ 1 A
• Configuración programable: 2 Clase A Estilo Z; o 2 Clase B Estilo W; o 4 Clase B Estilo W/Y; o 1 Clase A Estilo Z + 2 Clase B Estilo W/Y
• Entradas de disparo: 2 NC de contacto seco para FACP
• Protección: térmica y cortocircuito con rearme automático
• Respaldo: cargador integrado para baterías selladas de ácido-plomo o gel
• Supervisión: fallo CA con contacto de relé C, 1 A / 28 VDC
