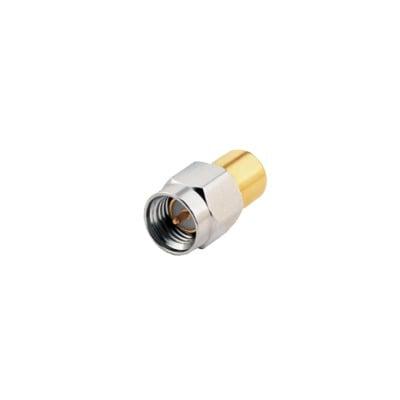

Carga Fantasma Coaxial, 50 Ohm, DC-12 GHz, 1 Watt, Conector SMA Macho.

Carga Fantasma Coaxial, 50 Ohm, DC-12 GHz, 1 Watt, Conector SMA Macho.

Modelo: ANNE-50L

Marca: MINI CIRCUITS

Q 630.97

Precio sujeto a cambios.
Solicitar cotización
MINI CIRCUITS

Descargas

ANNE-50L

Equipos Relacionados

Adaptador en Línea tipo Barril, de Conector SMA Hembra a SMA Hembra, Níquel/ Oro/ Teflón.
RF INDUSTRIES,LTDRSA-3404

Adaptador en Línea tipo Barril, de Conector SMA Hembra a SMA Hembra, Níquel/ Oro/ Teflón.

Q 113.94
Ver producto
Adaptador en Línea de Conector SMA Hembra a N Hembra, Níquel/ Oro/ Teflón.
RF INDUSTRIES,LTDRSA-3477

Adaptador en Línea de Conector SMA Hembra a N Hembra, Níquel/ Oro/ Teflón.

Q 167.64
Ver producto
Conector SMA Hembra de Anillo Plegable para Cables RG-8/X, LMR-240, 9258, Niquel/Oro/Teflón.
RF INDUSTRIES,LTDRSA-3050-X

Conector SMA Hembra de Anillo Plegable para Cables RG-8/X, LMR-240, 9258, Niquel/Oro/Teflón.

Q 79.76
Ver producto

Especificaciones

Especificaciones Generales

  • Rango de Frecuencia: DC-12 GHz
  • Potencia: 1 Watt continuo (hasta 50°C, disminuye linealmente a 350mW a 100°C)
  • Conector: SMA Macho
  • Impedancia: 50Ω
  • Temperatura de Operación: -55°C a 100°C
  • Temperatura de Almacenamiento: -55°C a 100°C

Características

  • Construcción robusta
  • Cobertura de banda ancha
  • Cumple con RoHS

Aplicaciones

  • Comunicaciones celulares
  • Comunicaciones satelitales
Especificaciones Eléctricas
  • Impedancia: 50Ω
  • Pérdida de Retorno (DC-4 GHz): Mínimo 26 dB
  • Pérdida de Retorno (4-8 GHz): Mínimo 21 dB
  • Pérdida de Retorno (8-12 GHz): Mínimo 18 dB
Dimensiones
  • A: 0.58' (14.73 mm)
  • B: 0.37' (9.40 mm)
  • C: 0.35' (8.89 mm)
  • Peso: 4.0 gramos
Pérdida de Retorno por Frecuencia
  • 50 MHz: 55.22 dB
  • 1000 MHz: 46.47 dB
  • 2050 MHz: 39.00 dB
  • 3050 MHz: 33.81 dB
  • 4000 MHz: 30.84 dB
  • 5050 MHz: 28.31 dB
  • 6000 MHz: 27.16 dB
  • 7050 MHz: 26.71 dB
  • 8000 MHz: 27.51 dB
  • 9050 MHz: 26.79 dB
  • 10050 MHz: 27.74 dB
  • 11100 MHz: 29.40 dB
  • 12000 MHz: 28.36 dB

Notas

  • A. Las características y condiciones no expresamente indicadas en este documento no forman parte de la especificación.
  • B. Las especificaciones eléctricas se basan en los criterios de prueba establecidos por Mini-Circuits.
  • C. El producto está sujeto a la garantía limitada estándar de Mini-Circuits.
