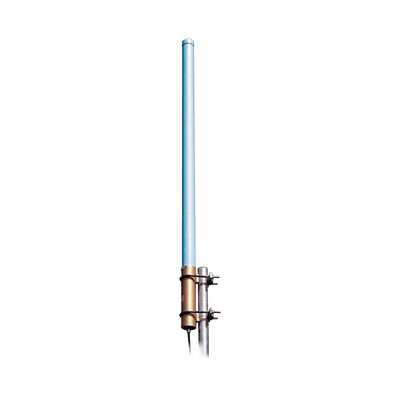

Antena Omni / Base, Fibra de vidrio, 148-174 MHz, 2.5 dB, 500W, N Hembra.

Especificaciones técnicas

• Rango de frecuencia: 148-174 MHz
• Ganancia: 2.5 dB
• Ancho de banda: 26 MHz
• Rango de Potencia: 500 Watts
• Impedancia: 50 Ohm
• VSWR: 1.5:1 o menor
• Patrón de Radiación: Omnidireccional
• Apertura Vertical: 38º
• Conector: N Hembra (Opcional 7-16 DIN Hembra)
• Ganancia específica: 2.5 dBd (referencia dipolo)
• Protección contra rayos: Trayectoria a tierra DC para protección contra impulsos de rayos
• Construcción de elementos: Latón y cobre
• Protección RF: Todas las uniones completamente soldadas para prevenir intermodulación RF

Dimensiones y montaje

• Dimensiones (Long. x diam. en base): 1.524 m. x 7 cm.
• Peso en torre (Antena + Montajes): 5.45 kg
• Peso para envío: 7.27 kg
• Resistencia al viento /12.7 mm, Hielo: 322 /241 km/h
• Montaje: Incluye doble abrazadera para tubos de 3.8 a 7.6 cm. de diámetro
• Área máxima expuesta: 1.3 ft² (0.12 m²)
• Empuje lateral a 161 km/h: 50 lb (22.7 kg)
• Momento de flexión en abrazadera superior: 67 ft·lb (90.8 N·m) a 161 km/h, 40 PSF equivalente placa plana
• Jumper incluido: RG-213 N-Macho de 24' (61 cm) removible

Características eléctricas

• Rango de frecuencia: 148-174 MHz
• Ganancia: 2.5 dB
• Ancho de banda: 26 MHz
• Potencia máxima: 500 Watts
• Impedancia: 50 Ohm
• VSWR: ≤ 1.5:1
• Ganancia específica: 2.5 dBd (referencia dipolo)
• Protección contra rayos: Trayectoria a tierra DC
• Construcción elementos: Latón y cobre

Características mecánicas

• Longitud: 1.524 m
• Diámetro base: 7 cm
• Peso instalación: 5.45 kg
• Peso envío: 7.27 kg
• Material: Fibra de vidrio
• Conector: N Hembra
• Área expuesta: 0.12 m²
• Jumper incluido: RG-213 N-Macho 61 cm
• Radomo: 'Cool Blue' de alta tecnología

Rendimiento ambiental

• Patrón de radiación: Omnidireccional
• Apertura vertical: 38º
• Resistencia viento: 322 km/h
• Resistencia hielo (12.7mm): 241 km/h
• Montaje incluido: Doble abrazadera
• Diámetro tubo: 3.8-7.6 cm
• Empuje lateral: 22.7 kg a 161 km/h
• Momento flexión: 90.8 N·m a 161 km/h
• Protección radomo: Gases corrosivos, UV, hielo, sal, lluvia ácida, abrasivos
