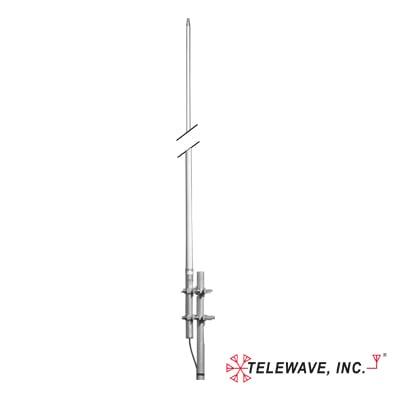

Antena colineal de fibra de vidrio / 150-157 MHz / 6 dBd / 6.2 m (20.3 ft) / N hembra
Características
- Omnidireccional con haz vertical de 20°
- Radomo azul con protección UV y salinidad
- Resistencia a vientos de 241 km/h (150 mph)
- Elementos de latón y cobre para alta durabilidad
- Conexión a tierra DC integrada contra rayos
- Doble abrazadera para tubos de 3.8 a 8.9 cm
- ver más
Modelo: ANT150F6-3
Marca: TELEWAVE, INC
Q 59,782.01
Precio sujeto a cambios.
Descargas
Equipos Relacionados
/RS35A/RS35A-p.PNG "Fuente de Poder Lineal / 13.8 Vcc 35 A / Regulación Electrónica / Disipador Térmico / 115 VCA / 5.67 x 11.07 x 10.98 in")
Antena colineal de fibra de vidrio diseñada para instalaciones de base en el rango de 150-157 MHz, ideal para sistemas de comunicación crítica, servicios de emergencia y redes de radio profesionales. Su construcción con elementos de latón y cobre garantiza excelente rendimiento eléctrico y durabilidad en condiciones adversas. El radomo 'cool blue' ofrece protección integral contra radiación UV, acumulación de hielo y ambientes marinos con alta salinidad. La conexión a tierra DC proporciona protección pasiva contra descargas atmosféricas sin requerir componentes adicionales.
Características principales
- Patrón de radiación omnidireccional con ancho de haz vertical de 20°
- Ganancia de 6 dBd para cobertura extendida en entornos desafiantes
- Radomo de fibra de vidrio con terminación azul resistente a UV y corrosión
- Soporta vientos de hasta 241 km/h (150 mph) y 201 km/h (125 mph) con hielo
- Conexión a tierra DC integrada para protección contra rayos
- Doble sistema de abrazadera para montaje seguro en mástiles de 3.8 a 8.9 cm
Especificaciones técnicas
Eléctricas
| Rango de frecuencia | 150-157 MHz |
| Ganancia | 6 dBd |
| Ancho de banda | 7 MHz |
| Potencia máxima | 500 W |
| Impedancia | 50 Ω |
| VSWR | ≤ 1.5:1 |
Mecánicas
| Longitud total | 6.2 m (244 in / 20.3 ft) |
| Diámetro | 7 cm |
| Peso en torre | 18.6 kg (41 lb) |
| Peso de envío | 28.15 kg (62 lb) |
| Área expuesta | 3.97 ft² |
| Esfuerzo de flexión | 1010 ft·lb |
Ambientales y montaje
| Resistencia al viento | 241 km/h (150 mph) |
| Resistencia viento + hielo | 201 km/h (125 mph) |
| Conector | N hembra |
| Rango de mástil | 3.8 - 8.9 cm |
| Materiales activos | Latón y cobre |
| Protección rayos | Tierra DC |
Notas de diseño
Juntas completamente selladas. El radomo 'cool blue' integra protección pasiva contra condiciones ambientales extremas sin requerir mantenimiento periódico. La doble abrazadera de montaje distribuye uniformemente las cargas mecánicas sobre el mástil de soporte.
