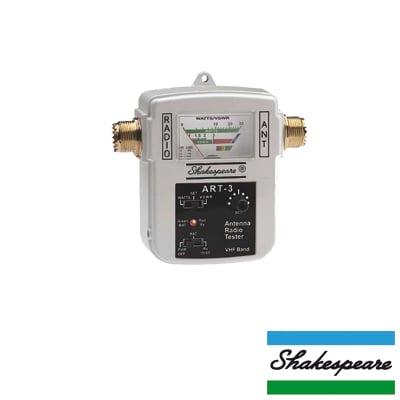

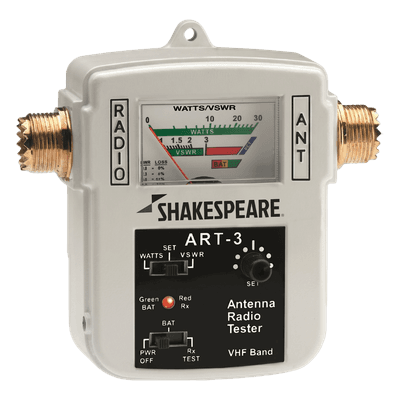

El Shakespeare ART-3 es un versátil tester de antenas y radios, diseñado para verificar funciones clave como el receptor, salida de potencia y VSWR de las antenas. Funciona con una batería interna o externa de 12 Vdc. y muestra lecturas a través de un indicador de potencia de RF. El dispositivo es portátil y fácil de usar, ideal para aplicaciones técnicas avanzadas.
Especificaciones Técnicas
Características Principales
- Uso de batería interna o externa de 12 VDC
- Verificación de funciones del receptor, salida de potencia y VSWR
- Incluye indicador de potencia de RF
- Diseño portátil
Funcionalidades
- Medición del rango de frecuencia de 155-158 MHz
- Escala de potencia RF de 0-10 vatios
- Impedancia de 50 ohmios
- Precisión de ±10%
- Sensibilidad de señal de 0.5 μV
- Medición de pérdida de inserción de 1.5 dB
Especificaciones Avanzadas
Interfaces y Conectividad
- Conectores: SO-239
- Conexión del transceptor a través de cable de 50 ohmios
Requisitos y Compatibilidad
- Requiere batería de 12 Vdc, tipo 23 A o MN21 alcalina
- Tono de 1 kHz necesario para verificación técnica
