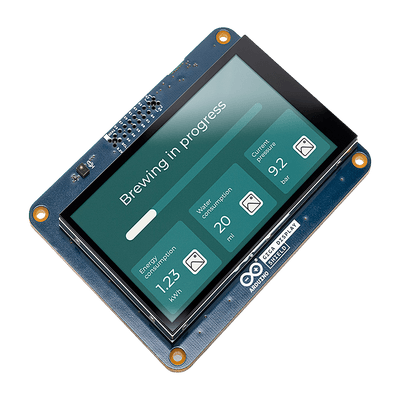

El GIGA Display Shield tiene una pantalla táctil RGB de 480x800 de 3,97”, un micrófono digital, una IMU de 6 ejes y un LED RGB. El escudo se puede montar fácilmente en la placa WiFi GIGA R1.
Utilizando el rápido microcontrolador de 480 MHz del GIGA R1 WiFi, puede crear potentes interfaces de usuario, usar animaciones 3D interactivas, mostrar imágenes de la cámara y mucho más. El escudo es compatible con una amplia gama de bibliotecas de gráficos, incluidas LVGL, GFX y ArduinoGraphics.
Nota técnica: El GIGA Display Shield requiere una placa GIGA R1 WiFi para funcionar. No tiene microcontrolador propio y no puede programarse de forma independiente.
Condiciones operativas recomendadas:
Una pantalla retroiluminada con resolución de TFT-LCD de 4,0” que contiene 480x800 píxeles y puede mostrar hasta 16,7 millones de colores.
Especificaciones técnicas: Modelo KD040WVFID026-01-C025A, tamaño de píxel de 0.108 mm, retroiluminación LED en borde, sensor táctil capacitivo con soporte para 5 puntos y gestos.
LVGL es un marco para crear interfaces de usuario sofisticadas, que admite animaciones, tacto y un gran conjunto de widgets para elegir.
Este escudo tiene un conector de cámara con soporte para una variedad de cámaras Arducam®. Muestre la transmisión de la cámara directamente en la pantalla.
Conector: J3 21TW-247 Camera Connector 2.54 mm Header.
Este escudo tiene un LED RGB incorporado que se controla a través de una interfaz I2C.
Especificaciones: LED SMLP34RGB2W3 RGB DIFFUSED PICOLED SMD (ánodo común), controlado por driver IS31FL3197-QFLS2-TR con bomba de carga integrada para suministro de voltaje adecuado.
