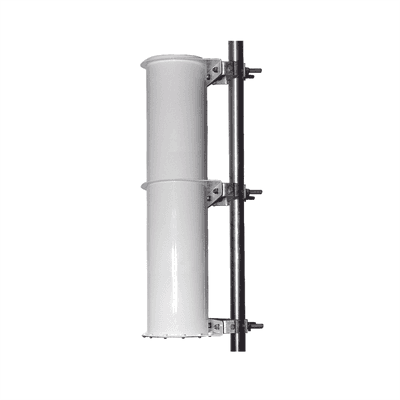

Amplificador de Punta de Torre para 470-512 MHz, 2-3 MHz, 13.8 Vcc. N hembras.

Amplificador de Punta de Torre para 470-512 MHz, 2-3 MHz, 13.8 Vcc. N hembras.

Amplificador de Punta de Torre para 470-512 MHz, 2-3 MHz, 13.8 Vcc. N hembras.

Características

Filtro de baja pérdida y protección PolyPhaser
Amplificador cuadratura: bajo ruido (4.5 dB) e IP3 46 dBm
Rango 470-512 MHz, ancho 2-3 MHz
Construcción en aluminio NEMA 4X, resistente a intemperie
Diseño compacto 292.1 x 793.8 x 337 mm
Operación 15 Vcc, 500 mA
ver más

Modelo: ATS5TMA3

Marca: DB SPECTRA

Q 106,503.01

Precio sujeto a cambios.

Solicitar cotización

Descargas

Especificaciones

Características Generales

Excelente filtrado antes del LNA para la protección de recepción del sistema.
Amplificador en cuadratura para mejor confiabilidad, más bajo ruido y mayor IP3.
Filtro de baja pérdida, protección a descargas PolyPhaser® Bias-T.
Diseño del contenedor en aluminio para menor carga al viento y mejor protección contra el clima.
Señal de recepción mejorada para largo cableado de coaxiales.
Conmutado automático del amplificador superior.
La opción de puerto de prueba disponible también requiere una opción de puerto de prueba en la PDU.

Especificaciones Eléctricas

Rango de frecuencia: 470-512 MHz
Ancho de banda del filtro: 2-3 MHz
Ganancia: 16 dB
Figura de Ruido: 4.5 dB
Amplificador IP3 (Tipico): 46 dBm
Pérdida por Retorno (mín.): 14 dB
Potencia: 15 Vcc
Corriente de funcionamiento: 500 mA

Especificaciones Físicas

Construcción / Acabado: Aluminio / Blanco (Protección UV)
Conector: N (F) 7/16 DIN disponible
Estructura Acerada para Medio Ambiente: NEMA 4X
Montaje (incluido): montaje de tubería de 2-3 pulgadas
Rango de temperatura: -30 ºC a 60 ºC
Dimensiones (Ancho x Alto x Fondo): 292.1 x 793.8 x 337 mm
Peso Neto / Peso de Embarque: 22.7 / 27.3 kg

Protección y Seguridad

Supresión de sobretensión: 18 kA ANSI C62.1 8/20 Forma de onda 110 julios

*Pregunte por tiempo de Entrega.
