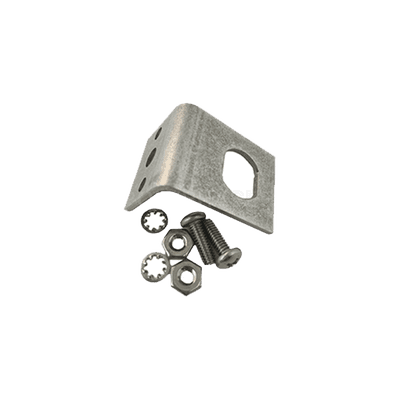

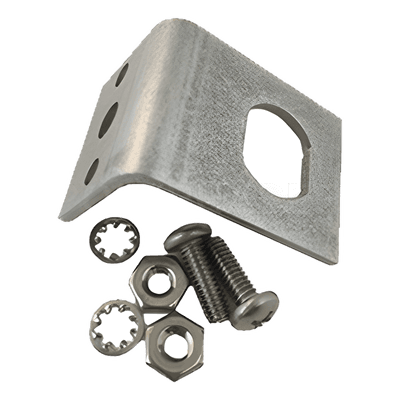

Características del Kit
- Componentes incluidos:
- 1 x Soporte para montaje N tipo brida
- 2 x Tuerca hexagonal 8-32 en acero inoxidable 18-8
- 2 x Arandela interna #8 en acero inoxidable 410
- 2 x Tornillo Phillips 8-32x.50 cabeza pan en acero inoxidable 18-8
- Material: Acero inoxidable (diferentes tipos según componente)
- Acabado: Estándar industrial
- Dimensión principal: 1.50' (38.1mm)
- Dimensión menor: 0.94' (23.88mm)
- Espesor: 0.38' (9.65mm)
Especificaciones Técnicas
- Código de exportación: A61114 GRP BFN
- Revisión: D (ECN 11909, aprobada 8/12/13)
- Tolerancia: ±1/32' (±0.79mm)
- Ángulo de proyección: 3° ± 1/2°
- Escala de dibujo: 1:1
- Fecha de creación: 4/6/99
- Fecha de revisión: 3/26/99
- Proyección: Tercer ángulo
Dimensiones Principales
- Longitud total: 1.50' (38.1mm)
- Ancho: 0.94' (23.88mm)
- Altura: 1.00' (25.4mm)
- Espesor: 0.38' (9.65mm)
Detalles del Montaje
- Patrón de montaje: Diseño estándar para adaptación
- Diámetro de orificios: 0.17' (4.32mm) (2x)
- Centros de orificios: 0.56' (14.22mm)
- Distancia entre orificios: 0.55' (13.97mm)
Identificación
- Part Number: BFN-C
- Código de categoría: A61114 GRP BFN
- Rev.: D
- Proyecto: Adaptador Brida/Blk
Notas Técnicas
- Todas las dimensiones mostradas son para referencia solamente
- Cumple con regulaciones de exportación de Estados Unidos
- Diversión contraria a la ley prohibida
- Diseñado para aplicación específica en protectores con conector tipo N
- Incluye hardware de montaje completo
Aplicaciones
- Adaptación de brida a mamparo en equipos de protección
- Montaje de protectores con conectores tipo N
- Instalaciones industriales y comerciales
- Ambientes con requerimientos de durabilidad
- Sistemas de protección eléctrica
