Wattmetro RF de Inserción / 100 mW a 10 kW / 450 kHz a 2160 MHz / Exactitud ±5% / VSWR 1.05 / 50 Ω
Características
- Medición directa en watts con escala extendida de 25, 50 y 100
- Compatible con CW, AM, FM y modulación de televisión
- Acoplamiento coaxial 50 Ω para líneas de transmisión estándar
- Exactitud del 5% a escala completa para mediciones confiables
- VSWR máximo 1.05 hasta 1000 MHz para mínima reflexión
- Elementos intercambiables para rangos variables de potencia y frecuencia
- ver más

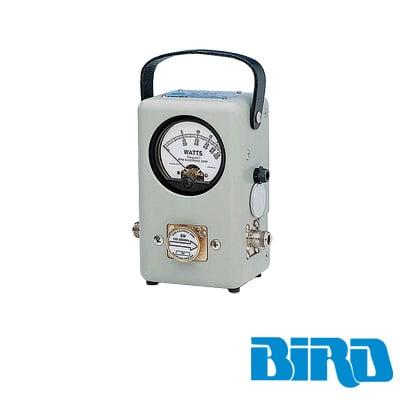

Modelo: BIRD-43
Marca: BIRD TECHNOLOGIES
Q 15,896.01
Precio sujeto a cambios.
Equipos Relacionados
Wattmetro de RF tipo inserción diseñado para medir potencia de RF y acoplamiento de carga en líneas de transmisión coaxial a 50 ohm. Opera con señales CW, AM, FM y modulación de televisión, excluyendo modulación por impulsos. Ofrece lecturas directas en watts con escala extendida (25, 50 y 100 en escala completa) mediante elementos de ensamble intercambiables que permiten adaptar el rango de potencia y frecuencia según la aplicación. Su bajo VSWR garantiza mínima reflexión en el sistema de medición, preservando la integridad de la señal en instalaciones de telecomunicaciones, radiodifusión y laboratorios de RF.
Características Generales
- Medidor de RF con acoplamiento coaxial 50 ohm
- Exactitud del ±5% a escala completa
- Rango de frecuencia: 450 kHz a 2160 MHz (según elemento utilizado)
- Rango de potencia: 100 mW a 10 kW (usando elementos de ensamble, no incluidos)
- Lectura directa en watts con escala extendida (25, 50, 100)
- VSWR máximo de 1.05 hasta 1000 MHz en aplicaciones de 50 ohm
- Diseñado para uso con CW, AM, FM y modulación de televisión
- No compatible con modulación por impulsos
- Elementos disponibles en variedad de rangos de potencia y frecuencia
Desempeño
- Rango de frecuencia: 450 kHz a 2160 MHz (dependiendo del elemento usado)
- Rango de potencia: 100 mW a 10 kW (usando elementos de ensamble)
- Exactitud: ±5% a escala completa
- VSWR máximo: 1.05 hasta 1000 MHz
- Tipos de modulación compatibles: CW, AM, FM, televisión
- Tipos de modulación no compatibles: Modulación por impulsos
- Escala de lectura: 25, 50 y 100 en escala completa
Físicas / Eléctricas
- Impedancia: 50 ohm
- Acoplamiento: Coaxial
- Aplicaciones: Líneas de transmisión coaxial a 50 ohm
Contenido del Paquete
- Wattmetro de propósito general Modelo 43
- Elementos de ensamble: No incluidos (adquirirse por separado según rango requerido)
