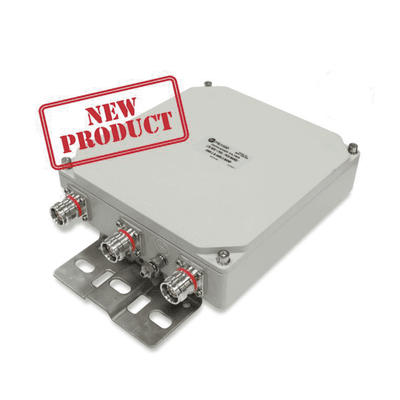

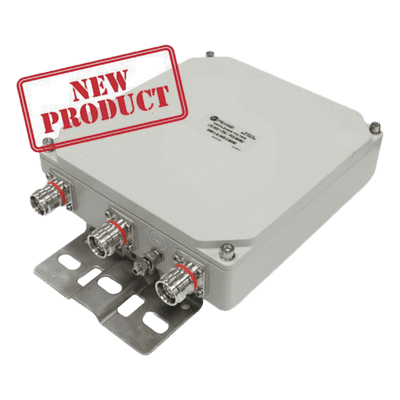

TRIPLEXOR 600+700/PCS/AWS 50W -161dBc 4.3-10 IP67 .
Descripción
El modelo BK-363E de Microlab es un triplex que permite la combinación y separación de las señales en la banda combinada de 600 MHz y 700 MHz, la banda PCS y las bandas combinadas AWS1-3, 1710-1780 y 2110-2200 MHz. Para minimizar la interreacción de bandas, las entradas están bien aisladas y tienen una pérdida de inserción mínima en sus respectivas bandas de frecuencia.
El Triplexer ha sido diseñado utilizando técnicas patentadas pasivas que minimizan el costo y el tamaño. Al mismo tiempo, garantiza una pérdida mínima y una fiabilidad muy alta con potencias de entrada de hasta 50 W por entrada.
Características
Especificaciones
| Frecuencia: | Puerto 1: 617-798 MHz Puerto 2: 1850-1995 Mhz Puerto 3: 1710-1780 Mhz 2110-2200 Mhz |
| Poder: | 50W promedio/entrada |
| Pérdida de retorno: | >18dB |
| Aislamiento: | >50dB |
| PIM: | -161 dBc (-118 dBm) Probado con 2 tonos a +43 dBm |
| Retraso de grupo: | 2,5 ns para 600 y 700 Mhz 22 ns para banda PCS 18 ns para banda AWS |
| Conectores: | 4.3-10 f) |
| Protección de ingreso: | IP67 |
| Dimensiones: | 281,7 x 181,0 x 79,5 mm |
| Peso: | 6,6 libras (3 kg) |
