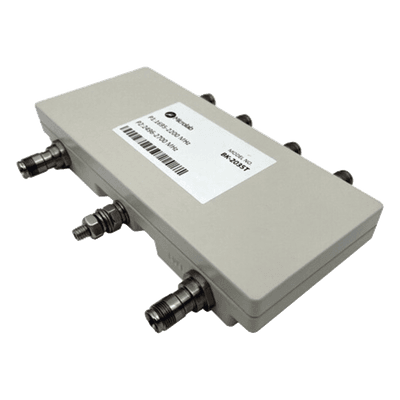

Diplexor diseñado para combinar o dividir señales PCS/AWS y 2.5/BRS en aplicaciones de agregación de portadoras 5G dentro de sistemas DAS y celdas pequeñas en configuración MIMO 2×2. El segundo puerto permite integrar señal 2.5/BRS en redes nuevas o existentes junto con PCS/AWS, manteniendo aislamiento óptimo entre entradas y pérdida de inserción mínima en cada banda de frecuencia para reducir la interacción entre bandas. El diseño mecánico prioriza la reducción de intermodulación pasiva (PIM) a lo largo del tiempo operativo, mientras que los conectores espaciados facilitan la compatibilidad con botas protectoras estándar y permiten instalación precisa mediante llave dinamométrica.

Características principales

• Agregación de portadoras 5G para sistemas DAS y celdas pequeñas
• Intermodulación pasiva (PIM) de -155 dBc para rendimiento de señal superior
• Conectores NEX10® de alta densidad para espacios de instalación reducidos
• Clasificación IP67 contra ingreso de polvo y agua
• Pérdida de inserción máxima de 0.35 dB para máxima eficiencia de potencia
• Capacidad de potencia continua de 50 W por puerto con pico de 1 kW
• Configuración de montaje dual para versatilidad en despliegue
• Diseño mecánico optimizado para compatibilidad con herramientas de torque
